بخاریهای برقی، با تبدیل انرژی الکتریکی به گرما، نقشی حیاتی در گرمایش منازل و محیطهای کاری ایفا میکنند. درک صحیح از سیمکشی المنت این دستگاهها، نه تنها برای تعمیر و نگهداری، بلکه برای افزایش ایمنی و کارایی آنها ضروری است. این راهنمای جامع، شما را با اصول، نقشهها و نکات کلیدی سیمکشی المنت بخاری برقی آشنا میکند تا بتوانید با اطمینان خاطر، عیبیابی و تعمیرات لازم را انجام دهید. از شناسایی قطعات گرفته تا بررسیهای پیش از روشن کردن، هر آنچه نیاز دارید در این مقاله پوشش داده شده است.
پیشنیازها و ابزار لازم برای سیمکشی المنت بخاری برقی
پیش از هرگونه اقدام برای سیمکشی یا تعمیر بخاری برقی، آمادهسازی صحیح و رعایت نکات ایمنی از اهمیت بالایی برخوردار است. این بخش شما را با ابزارهای ضروری و پروتکلهای ایمنی آشنا میکند.
نکات ایمنی حیاتی پیش از شروع کار
همواره ایمنی را در اولویت قرار دهید. قطع کامل برق از دستگاه با کشیدن دوشاخه از پریز، اولین و مهمترین گام است. اجازه دهید بخاری کاملاً خنک شود؛ زیرا المنتها و سایر قطعات میتوانند برای مدت طولانی داغ بمانند. استفاده از دستکشهای عایق برق برای جلوگیری از برقگرفتگی و سوختگی ضروری است. هرگز دستگاهی را که به برق متصل است یا هنوز داغ است، دستکاری نکنید. برای اطمینان کامل از عدم وجود جریان برق در مدار، استفاده از فازمتر و مولتیمتر توصیه میشود. همچنین، از کار در محیط مرطوب یا با دستهای خیس جداً خودداری کنید و مطمئن شوید که محل کار شما خشک و دارای تهویه مناسب است.

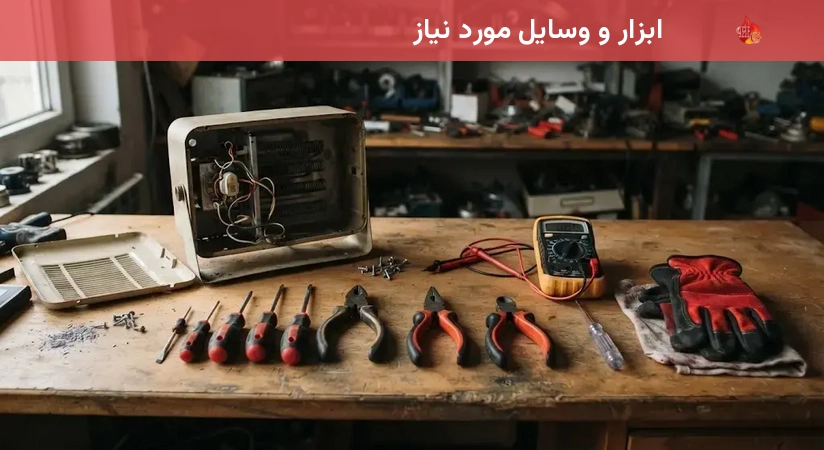

ابزار و وسایل مورد نیاز
برای انجام سیمکشی و تعمیرات، به ابزارهای خاصی نیاز دارید که دقت و ایمنی کار را افزایش میدهند:
ابزارهای لازم برای سیمکشی و تعمیرات بخاری برقی شامل پیچگوشتی، دمباریک، سیمچین، مولتیمتر، فازمتر و دستکش ایمنی است.
- ست پیچگوشتی:شامل پیچگوشتیهای دو سو و چهار سو در اندازههای مختلف برای باز و بسته کردن قاب و اتصالات.
- دمباریک و سیمچین:برای بریدن، لخت کردن و فرم دادن سیمها.
- مولتیمتر:ابزاری حیاتی برای تست ولتاژ، پیوستگی (continuity) مدار و مقاومت المنتها.
- فازمتر:برای تشخیص سیم فاز و اطمینان از عدم وجود برق در مدار.
- وارنیش (عایق نسوز) جدید:برای جایگزینی عایقهای سوخته یا فرسوده سیمها.
- المنت جایگزین:در صورت نیاز، المنت جدید با مشخصات (توان و ولتاژ) مشابه المنت اصلی.
- ترمینال چینی:در صورت آسیبدیدگی ترمینالهای موجود، برای اتصالات مطمئن و مقاوم در برابر حرارت.
- دستکش ایمنی:برای محافظت از دستها در برابر حرارت و برق.
- دوشاخه ارتدار:در صورت نیاز به تعویض دوشاخه، برای افزایش ایمنی و اتصال به زمین.

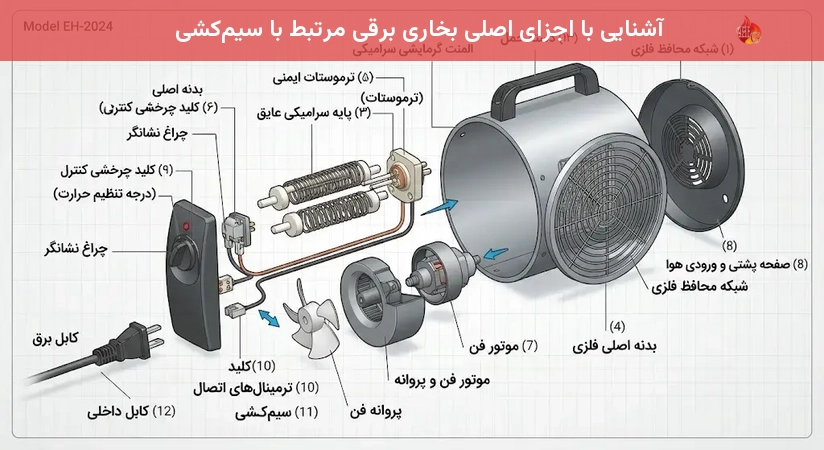

آشنایی با اجزای اصلی بخاری برقی مرتبط با سیمکشی
شناخت اجزای داخلی بخاری برقی، کلید اصلی در درک نحوه سیمکشی و عیبیابی آن است. در این بخش به معرفی قطعاتی میپردازیم که مستقیماً با مدار الکتریکی و سیمکشی المنتها در ارتباط هستند.
درک اجزای اصلی مانند المنتها، کلیدها، ترموستات و ترمینالهای چینی برای سیمکشی و عیبیابی بخاری برقی ضروری است.
المنتها: انواع و عملکرد
المنتها قلب تپنده بخاری برقی هستند که انرژی الکتریکی را به گرما تبدیل میکنند. آنها معمولاً از جنس نیکلکروم (Ni-Cr) یا کانتال ساخته شده و دور پایههای سرامیکی پیچیده میشوند. توان معمول المنتها حدود 1000 وات است و در طولهای 20 تا 30 سانتیمتر موجود هستند. المنتها در انواع مختلفی تولید میشوند که هر یک ویژگیها و کاربردهای خاص خود را دارند:
| نوع المنت | ویژگیها | کاربردها |
|---|---|---|
| المنت شیشهای | ساده و ارزان قیمت | بخاریهای خانگی |
| المنت سرامیکی | انتقال حرارت بهتر، دوام بالاتر | بخاریهای صنعتی و خانگی |
| المنت تسمهای/حلقهای | شکل حلقهای، کارایی بالا | اجاقهای برقی و بخاریهای متنوع |
| المنت فشنگی | فشرده، گرمایش سریع | کاربردهای خاص صنعتی |
| کویل هیتر | فنری شکل، گرمایش مستقیم هوا | سیستمهای تهویه و گرمایش |
| المنت فلنجدار | دارای فلنج برای نصب آسان و محکم | برخی دستگاههای خاص |
علتهای اصلی قطع شدن و پارگی المنت بخاری:
| علت | توضیح |
|---|---|
| تماس مستقیم با آب | نشت آب به المنت و سوختن آن |
| ولتاژ بالا/ناپایدار | استفاده از ولتاژ بالا یا نوسانات شدید برق |
| عوامل خارجی | ضربهها، لرزشهای شدید، نصب نادرست |
| عدم وجود مکانیزمهای محافظتی | عدم وجود ترموستات یا فیوز حرارتی مناسب |
| گرمایش مداوم و بیش از حد | کارکرد طولانی مدت در حداکثر توان بدون استراحت |
| عیوب ساخت | نقص در فرآیند تولید المنت |
| استفاده نادرست | قرار دادن اشیا روی المنت یا مسدود کردن جریان هوا |
کلیدها، ترموستات و ترمینالها
-
کلیدها:وظیفه قطع و وصل جریان برق به المنتها را بر عهده دارند. کلیدها میتوانند ساده یا لامپدار باشند. در کلیدهای لامپدار، یک مقاومت سری با لامپ داخلی (معمولاً 150 کیلو اهم) برای کاهش ولتاژ 220 ولت به 6-9 ولت مورد نیاز لامپ استفاده میشود. این مقاومت از سوختن لامپ جلوگیری میکند.
-
ترموستات:برای کنترل دما و جلوگیری از گرمایش بیش از حد استفاده میشود. با رسیدن دمای محیط به حد تنظیم شده، ترموستات جریان برق المنتها را قطع میکند و پس از کاهش دما، مجدداً وصل میکند. این قطعه نقش حیاتی در ایمنی و صرفهجویی در مصرف انرژی دارد.
-
ترمینالهای چینی:این ترمینالها محل اتصال مطمئن سیمهای ورودی و توزیع برق به اجزای مختلف مدار هستند. استفاده از چینی به دلیل مقاومت بالا در برابر حرارت و عدم ذوب شدن در دماهای بالا ضروری است. اتصالات در این ترمینالها باید بسیار محکم باشند تا از شل شدن و ایجاد جرقه جلوگیری شود.
-
عایقهای چینی نر و ماده:این عایقها المنتها را از صفحه منعکسکننده حرارت و بدنه فلزی بخاری جدا نگه میدارند تا از اتصال بدنه و آسیب به سیمکشی جلوگیری شود. شکستگی یا فرسودگی این عایقها میتواند منجر به اتصال بدنه و خطرات جدی شود.
-
سیمهای رابط و وارنیش نسوز:سیمهای رابط، جریان برق را بین قطعات مختلف منتقل میکنند. استفاده از سیمهایی با سطح مقطع مناسب (حداقل 1.5 میلیمتر مربع، ایدهآل 2.5 میلیمتر مربع) برای تحمل جریان بالای بخاری برقی الزامی است. وارنیشهای نسوز نیز برای عایقبندی نقاط اتصال سیمها در معرض حرارت بالا استفاده میشوند.
-
صفحه منعکس کننده حرارت:این صفحه در پشت المنتها قرار میگیرد و حرارت تولید شده را به سمت جلو منعکس میکند تا کارایی گرمایش افزایش یابد.
-
فن (در بخاریهای فندار):یک موتور کوچک است که هوای گرم را به بیرون هدایت میکند. سیمکشی فن معمولاً به یک کلید جداگانه یا به کلید اصلی متصل است.
-
دوشاخه ارتدار:برای اتصال ایمن بخاری به پریز برق و فراهم آوردن مسیر اتصال به زمین در صورت بروز اتصال بدنه.
اصول کلی سیمکشی المنت بخاری برقی
سیمکشی صحیح و اصولی، تضمینکننده ایمنی و عملکرد بهینه بخاری برقی است. در این بخش به نکات و استانداردهای کلی در اتصال سیمها میپردازیم.

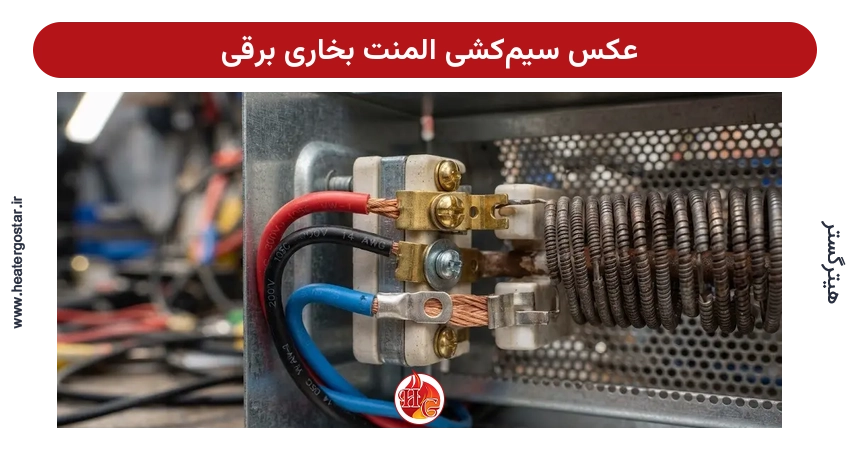

نحوه اتصال سیمهای المنت بخاری برقی
اتصال سیمها باید محکم، ایمن و به درستی عایقبندی شده باشد. سیم فاز (معمولاً قهوهای، مشکی یا قرمز) پس از عبور از کلیدها و ترموستات، به یک سر المنتها میرسد. سیم نول (معمولاً آبی) مستقیماً به سر دیگر المنتها متصل میشود. در بخاریهای فندار، سیمکشی فن نیز به کلید مربوطه متصل میگردد و معمولاً فن قبل از المنتها یا همزمان با آنها فعال میشود تا از تجمع حرارت و آسیب به دستگاه جلوگیری کند.
برای اتصالات، از ترمینالهای چینی یا کانکتورهای فشاری مناسب استفاده کنید و مطمئن شوید که هیچ رشته سیمی از اتصال خارج نشده و باعث اتصال کوتاه نشود. تمامی سیمهای لخت باید با وارنیش نسوز یا عایقهای مناسب پوشانده شوند. سطح مقطع سیمهای رابط داخلی باید حداقل 1.5 میلیمتر مربع باشد، اما برای اطمینان بیشتر و جلوگیری از گرم شدن سیمها، استفاده از سیمهای 2.5 میلیمتر مربع توصیه میشود، به خصوص در بخاریهای با توان بالا.
یکی از نکات مهم در سیمکشی، رعایت مسیر صحیح سیمها و جلوگیری از تماس آنها با المنتهای داغ یا لبههای تیز بدنه است. سیمها باید به گونهای مسیریابی شوند که در معرض کشش، فشار یا سایش قرار نگیرند. همچنین، در صورت وجود سیم ارت (سبز و زرد)، حتماً آن را به بدنه فلزی بخاری متصل کنید تا در صورت بروز اتصال بدنه، جریان اضافی به زمین منتقل شده و از برقگرفتگی جلوگیری شود.
نقشهها و عکس سیمکشی المنت در انواع بخاری برقی
در این بخش، به بررسی و نمایش الگوهای سیمکشی رایج در مدلهای مختلف بخاری برقی میپردازیم. این توضیحات به شما در درک بصری و عملی اتصالات کمک شایانی خواهند کرد، اگرچه به دلیل محدودیتهای فرمت، امکان نمایش تصاویر واقعی وجود ندارد.

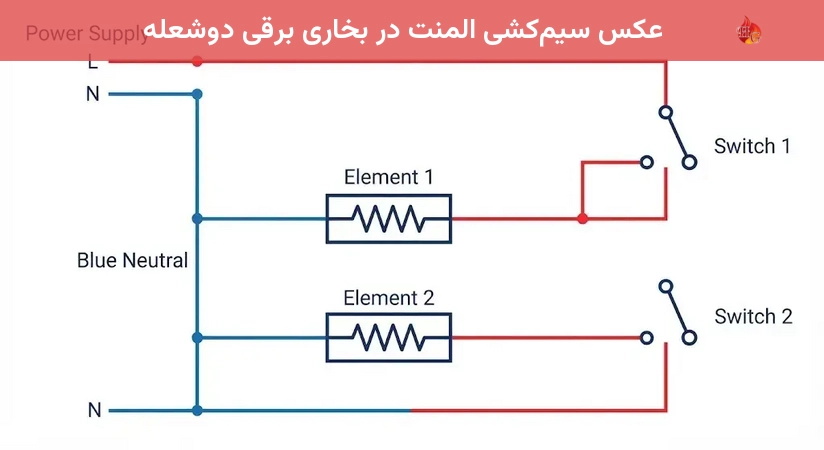

عکس سیمکشی المنت در بخاری برقی دوشعله
در بخاریهای دوشعله، معمولاً دو المنت وجود دارد که هر یک ممکن است توسط یک کلید جداگانه کنترل شوند یا هر دو به یک کلید متصل باشند. در حالت رایجتر، یک کلید دو پل یا دو کلید تک پل برای کنترل جداگانه المنتها به کار میرود. سیم فاز اصلی ورودی، ابتدا وارد کلید (یا کلیدها) میشود. از خروجی هر کلید، یک سیم فاز به یک سر المنت مربوطه متصل میگردد. سیم نول ورودی به صورت مشترک به سر دیگر هر دو المنت وصل میشود. این پیکربندی امکان تنظیم میزان گرما را فراهم میآورد؛ مثلاً با روشن کردن یک المنت، گرمای کمتری تولید میشود و با روشن کردن هر دو، حداکثر گرما به دست میآید. در این مدلها، ترموستات معمولاً در مسیر سیم فاز اصلی قبل از کلیدها قرار میگیرد تا کل مدار را کنترل کند.
نمایی از سیمکشی داخلی یک بخاری برقی دوشعله با دو المنت و کلیدهای مجزا.

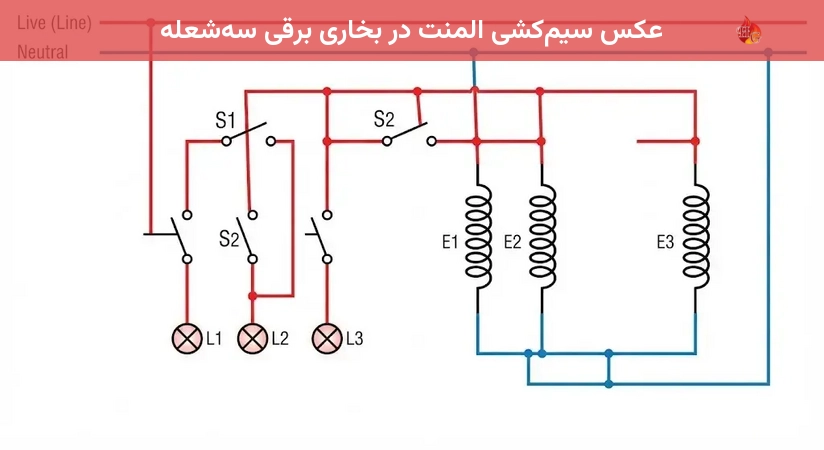

عکس سیمکشی المنت در بخاری برقی سهشعله
بخاریهای سهشعله اغلب دارای سه المنت هستند که هر یک به یک کلید لامپدار مجزا متصل میشوند. این مدارها معمولاً به صورت موازی سیمکشی میشوند. سیم فاز اصلی وارد ترمینال ورودی کلیدهای سهپل میشود. از هر پل کلید، یک سیم فاز خروجی به یک سر المنت مربوطه متصل میگردد. سیم نول اصلی نیز به صورت مشترک به سر دیگر هر سه المنت وصل میشود. در کلیدهای لامپدار، علاوه بر سیم فاز ورودی و خروجی، یک سیم نول نیز برای روشن شدن لامپ داخلی کلید نیاز است که معمولاً از سیم نول مشترک المنتها گرفته میشود. سیمکشی پشت کلیدهای سهپل لامپدار به دلیل تعداد زیاد کنتاکتها (۹ کنتاکت) پیچیدهتر است و اغلب توسط ریلهای فلزی در کارخانه سادهسازی میشود تا اتصالات منظمتر و ایمنتر باشند. در مدلهای قدیمیتر ممکن است دو المنت به یک کلید و المنت سوم به کلید دیگری متصل باشد.
نمایی از سیمکشی داخلی یک بخاری برقی سهشعله با سه المنت و کلیدهای مجزا.

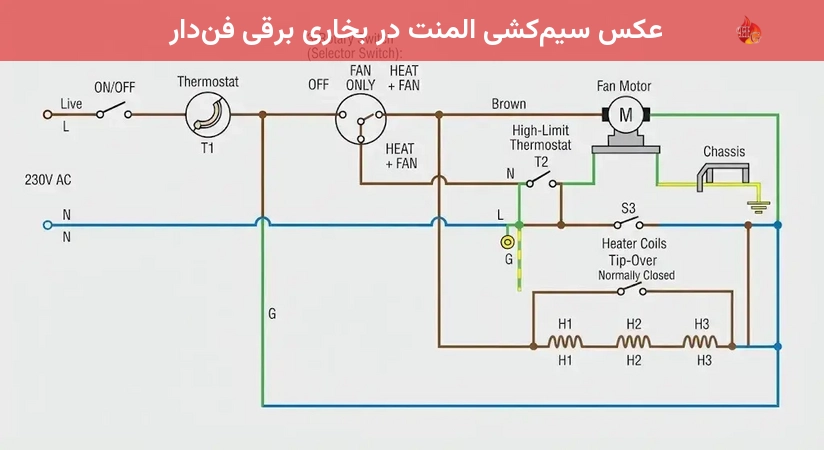

عکس سیمکشی المنت در بخاری برقی فندار
در بخاریهای فندار، علاوه بر المنتها، یک موتور فن نیز در مدار قرار دارد. سیم فاز اصلی وارد یک کلید اصلی میشود که معمولاً فن و المنت اول را همزمان فعال میکند. از خروجی این کلید، یک سیم فاز به المنت اول و یک سیم فاز دیگر به موتور فن میرود. کلیدهای بعدی المنتهای دیگر را به مدار اضافه میکنند. سیم نول نیز به صورت مشترک به تمامی المنتها و موتور فن متصل میشود. نکته مهم این است که فن باید قبل از المنتها یا همزمان با آنها فعال شود تا هوای گرم تولید شده توسط المنتها به درستی توزیع شود و از آسیب دیدن قطعات داخلی به دلیل تجمع حرارت جلوگیری شود. عدم کارکرد صحیح فن میتواند منجر به سوختن المنتها یا سایر قطعات داخلی بخاری شود. ترموستات نیز معمولاً در مسیر سیم فاز اصلی قرار دارد تا کل سیستم گرمایش و فن را کنترل کند.
نمایی از سیمکشی داخلی یک بخاری برقی فندار که شامل المنتها و موتور فن است.
محل اتصال المنت به کلید و ترموستات بخاری برقی
درک دقیق نقاط اتصال المنتها به کلیدها و ترموستات برای عیبیابی و تعمیرات صحیح حیاتی است. این بخش به تفصیل این اتصالات را توضیح میدهد.
اتصال المنت به کلیدهای کنترل
سیم فاز ورودی به بخاری، ابتدا به ترمینال ورودی کلیدهای کنترل میرسد. از هر کلید، یک سیم فاز خروجی به المنت مربوطه متصل میشود. این اتصال معمولاً در ترمینالهای چینی المنت یا با استفاده از کانکتورهای فشاری مقاوم در برابر حرارت انجام میشود. در کلیدهای لامپدار، علاوه بر سیم فاز ورودی و خروجی، یک سیم نول نیز برای روشن شدن لامپ داخلی کلید نیاز است. این سیم نول معمولاً از سیم نول مشترک المنتها گرفته شده و به ترمینال مخصوص نول در کلید متصل میشود. تمامی این اتصالات باید بسیار محکم و عایقبندی شده باشند تا از هرگونه جرقه، اتصال کوتاه یا شل شدن سیمها در اثر لرزش و حرارت جلوگیری شود. استفاده از وارنیش نسوز در نقاط اتصال سیم به المنتها و کلیدها برای افزایش ایمنی و دوام ضروری است.
اتصال المنت به ترموستات
ترموستات معمولاً در مسیر سیم فاز اصلی یا فاز هر المنت قرار میگیرد. وظیفه آن قطع جریان برق در صورت رسیدن دمای محیط به حد تنظیم شده است. سیم فاز پس از عبور از کلید (یا قبل از آن در برخی مدلها، به خصوص در بخاریهای فندار که ترموستات کل مدار را کنترل میکند) وارد ترموستات شده و پس از آن به المنتها میرسد. در برخی مدلها، ممکن است ترموستات به صورت سری با هر المنت جداگانه قرار گیرد. این اتصال باید بسیار محکم و عایقبندی شده باشد تا از هرگونه جرقه یا اتصال کوتاه جلوگیری شود. محل قرارگیری ترموستات در داخل بخاری نیز اهمیت دارد؛ معمولاً در محلی قرار میگیرد که به خوبی دمای محیط داخلی بخاری را حس کند، اما مستقیماً در معرض حرارت شدید المنتها نباشد. خرابی ترموستات میتواند منجر به گرمایش بیش از حد، خاموش شدن ناگهانی بخاری یا عدم روشن شدن آن شود.
بررسی سیمکشی المنت بخاری برقی قبل از روشن کردن
پس از انجام هرگونه سیمکشی یا تعمیر، انجام یک سری بررسیهای دقیق قبل از اتصال دستگاه به برق ضروری است. این مرحله برای اطمینان از ایمنی و عملکرد صحیح بخاری حیاتی است.
تست اتصالات و عایقبندی
با استفاده از مولتیمتر در حالت تست پیوستگی (Continuity)، از صحت و استحکام تمامی اتصالات اطمینان حاصل کنید. مولتیمتر را روی حالت بازر (Buzzer) یا اهم قرار دهید. پرابهای مولتیمتر را به دو سر هر سیم یا اتصال بزنید؛ اگر صدای بوق شنیدید یا مقاومت بسیار کمی (نزدیک به صفر) نشان داد، اتصال برقرار است. بررسی کنید که هیچ سیمی شل نباشد و تمامی نقاط اتصال به درستی عایقبندی شده باشند (با وارنیش یا ترمینالهای چینی). همچنین، از عدم وجود هرگونه سیم لخت که میتواند با بدنه یا سایر سیمها تماس پیدا کند، مطمئن شوید. به دقت وارنیشها و عایقهای چینی را از نظر ترکخوردگی، سوختگی یا فرسودگی بررسی کنید و در صورت نیاز آنها را تعویض کنید. سیمکشی باید به گونهای باشد که سیمها به المنتهای داغ یا لبههای تیز بدنه برخورد نکنند.
بررسی عدم اتصال بدنه
یکی از خطرناکترین مشکلات در بخاری برقی، اتصال بدنه است که میتواند منجر به برقگرفتگی شود. برای بررسی این مورد، مولتیمتر را روی حالت اندازهگیری مقاومت (اهم) قرار دهید. یک پراب مولتیمتر را به بدنه فلزی بخاری (در نقطهای که رنگ نشده باشد) و پراب دیگر را به هر یک از سیمهای فاز و نول (در قسمت دوشاخه یا ورودی مدار) متصل کنید. در صورت سالم بودن عایقبندی، مولتیمتر باید مقاومت بینهایت (OL یا مدار باز) را نشان دهد. هرگونه مقاومت پایین یا پیوستگی (صدای بوق)، نشاندهنده اتصال بدنه است که باید قبل از روشن کردن دستگاه برطرف شود. شکستگی عایقهای چینی نر و ماده نگهدارنده المنت، سوختن وارنیشها و عایقهای سیمها، یا تماس سیمهای لخت با بدنه از دلایل شایع اتصال بدنه هستند. در صورت تشخیص اتصال بدنه، هرگز دستگاه را به برق متصل نکنید و فوراً عیب را رفع کنید.
عیبیابی مشکلات رایج سیمکشی و المنت
در این بخش به بررسی مشکلات متداولی میپردازیم که ممکن است در سیمکشی و عملکرد المنتهای بخاری برقی رخ دهد و راهکارهای عیبیابی آنها را ارائه میدهیم.
المنتها روشن نمیشوند
اگر بخاری روشن نمیشود یا المنتها گرما تولید نمیکنند، ابتدا پریز برق را با اتصال یک دستگاه دیگر تست کنید تا از وجود برق مطمئن شوید. سپس دوشاخه و کابل رابط بخاری را از نظر قطعی یا آسیبدیدگی بررسی کنید. با مولتیمتر، وجود ولتاژ 220 ولت در دو سر المنتها را چک کنید. اگر ولتاژ هست اما المنت گرم نمیشود، المنت سوخته است و باید تعویض شود. قطع شدن سیمهای فاز یا نول در ترمینالها، خرابی کلیدها (عدم عبور جریان) یا خرابی ترموستات (عدم وصل شدن مدار) نیز میتواند مانع از روشن شدن المنتها شود. در بخاریهای فندار، اگر فن کار میکند اما گرما نیست، قطعاً المنتها سوختهاند.
بوی سوختگی یا جرقه زدن
بوی سوختگی لاستیک معمولاً نشاندهنده سوختن عایق سیمها (وارنیشها) یا سایر قطعات پلاستیکی در اثر حرارت بیش از حد است که باید فوراً بررسی و تعویض شوند. این وضعیت بسیار خطرناک است و میتواند منجر به آتشسوزی شود. اگر وارنیشها تازه تعویض شدهاند، ممکن است بو برای مدت کوتاهی (چند ساعت اول کارکرد) طبیعی باشد، اما نباید شدید یا مداوم باشد. جرقه زدن میتواند ناشی از اتصالی در دوشاخه، شل بودن اتصالات داخلی در ترمینالها یا کلیدها، خرابی ترمینال چینی (ترکخوردگی یا سوختگی)، یا نصب نادرست المنتها باشد که باعث تماس با بدنه یا سایر سیمها میشود. در هر دو حالت، دستگاه را فوراً از برق کشیده و علت را پیدا کنید. از کار کردن با بخاری که بوی سوختگی میدهد یا جرقه میزند، جداً خودداری کنید.
اتصال بدنه و خطرات آن
احساس برقگرفتگی هنگام لمس بدنه بخاری، نشاندهنده اتصال بدنه است. این مشکل بسیار خطرناک بوده و میتواند ناشی از تماس سیمهای لخت با بدنه فلزی، سوختن وارنیشها و عایقهای سیمها، یا شکستگی عایقهای چینی نگهدارنده المنت باشد. همچنین، نشت آب به داخل بخاری میتواند باعث اتصال بدنه شود. در صورت بروز این مشکل، فوراً دستگاه را از برق جدا کرده و تا رفع کامل عیب، از آن استفاده نکنید. برای عیبیابی، با مولتیمتر پیوستگی بین سیمهای فاز/نول و بدنه را بررسی کنید و نقطه اتصال را پیدا و رفع کنید. سیم ارت (زمین) در دوشاخههای ارتدار برای جلوگیری از این خطر طراحی شده است، اما در صورت عدم وجود ارت یا خرابی آن، خطر برقگرفتگی جدی است.
مشکلات رایج دیگر
مشکلات رایج در بخاری برقی شامل سوختن المنتها، داغ شدن دوشاخه، فن سرد و خاموش شدن خودبهخودی است.
- کلیدها روشن میشوند اما المنتها خاموش هستند:این مشکل معمولاً نشاندهنده سوختن المنتها است. اگر لامپ کلید روشن میشود، یعنی سیم فاز و نول به کلید میرسد، اما اگر المنت گرم نمیشود، المنت سوخته است.
- دوشاخه یا سیم رابط داغ میشود:این مشکل نشاندهنده بار اضافی، استفاده از سیمهای با سطح مقطع نامناسب (نازک)، یا اتصالات شل و نامناسب در دوشاخه یا پریز است. فوراً استفاده از بخاری را متوقف کرده و سیمکشی را بررسی کنید.
- فن کار میکند اما باد سرد میدهد یا گرمای کمی دارد:این مشکل تقریباً همیشه به دلیل خرابی یا سوختن المنتها است.
- بخاری پس از روشن شدن، خودبهخود خاموش میشود:این نشانه خرابی ترموستات است که زودتر از موعد یا به اشتباه مدار را قطع میکند.
تعویض و نصب المنت و ترموستات: راهنمای گام به گام
تعویض المنت یا ترموستات از جمله تعمیرات رایج در بخاریهای برقی است. این بخش راهنمای گام به گام برای انجام این کارها را ارائه میدهد.
مراحل تعویض المنت بخاری برقی
- قطع برق و خنک کردن:دوشاخه را از پریز بکشید و اجازه دهید دستگاه کاملاً خنک شود. این مرحله حیاتی است.
- باز کردن قاب:شبکه محافظ جلویی و قاب پشتی بخاری را با پیچگوشتی باز کنید. معمولاً پیچها در کنارهها یا پشت دستگاه قرار دارند.
- جدا کردن المنت قدیمی:پیچهای نگهدارنده المنت را از عایقهای چینی نر و ماده باز کرده و سیمهای متصل به المنت را با دقت جدا کنید. المنت سوخته را با احتیاط از جای خود خارج کنید. مراقب باشید به عایقهای چینی (که شکننده هستند) آسیب نرسد.
- بررسی سیمکشی:قبل از نصب المنت جدید، سیمهای مدار را با مولتیمتر برای اطمینان از عدم قطعی یا آسیبدیدگی بررسی کنید. وارنیشهای سوخته را تعویض کنید.
- نصب المنت جدید:المنت جدید (با مشخصات مشابه از نظر توان، ولتاژ و طول) را در جای المنت قدیمی قرار داده و سیمها را به ترمینالهای آن متصل کنید. پیچهای نگهدارنده را محکم ببندید. در این مرحله، از یک نفر دیگر برای نگه داشتن المنت کمک بگیرید تا فشار اضافی به عایقها وارد نشود و المنت به درستی در جای خود قرار گیرد.
- بستن قاب و تست:قابها را به دقت ببندید و مطمئن شوید که تمامی پیچها محکم شدهاند. قبل از روشن کردن، بررسیهای ایمنی (عدم اتصال بدنه و پیوستگی مدار) را انجام دهید. سپس دوشاخه را به برق وصل کرده و عملکرد بخاری را تست کنید.
مراحل تعویض ترموستات بخاری برقی
- قطع برق و خنک کردن:دوشاخه را از پریز بکشید و اجازه دهید دستگاه کاملاً خنک شود.
- باز کردن قاب:قاب بخاری را باز کنید تا به ترموستات دسترسی پیدا کنید. ترموستات معمولاً در نزدیکی المنتها یا در مسیر سیم فاز اصلی قرار دارد.
- جدا کردن ترموستات قدیمی:پیچهای نگهدارنده ترموستات را باز کرده و سیمهای متصل به آن را با دقت جدا کنید. محل اتصال هر سیم را به خاطر بسپارید یا عکس بگیرید تا در زمان نصب ترموستات جدید دچار اشتباه نشوید.
- خرید ترموستات جدید:ترموستات آسیبدیده را به فروشگاه قطعات یدکی برده و قطعهای با مشخصات کاملاً مشابه (از نظر دما، جریان و نوع) خریداری کنید.
- نصب ترموستات جدید:ترموستات جدید را در محل قبلی قرار داده و سیمها را دقیقاً مانند قبل متصل کنید. مطمئن شوید که اتصالات محکم و عایقبندی شدهاند.
- بستن قاب و تست:قاب را ببندید و پس از انجام بررسیهای ایمنی (عدم اتصال بدنه و پیوستگی مدار)، دستگاه را روشن و عملکرد ترموستات را با تغییر درجه حرارت بررسی کنید.
نکات حرفهای برای سیمکشی ایمن و افزایش طول عمر بخاری
برای اطمینان از ایمنی و دوام بخاری برقی خود، رعایت نکات زیر توصیه میشود:
- استفاده از قطعات باکیفیت:همیشه از المنتها، کلیدها، ترموستاتها و سیمهای رابط اصلی و باکیفیت استفاده کنید. قطعات نامرغوب میتوانند خطرات جدی مانند آتشسوزی یا برقگرفتگی ایجاد کنند و عمر مفید دستگاه را به شدت کاهش دهند.
- عایقبندی دقیق:تمامی اتصالات را به دقت عایقبندی کنید. استفاده از وارنیشهای نسوز مرغوب در نقاطی که در معرض حرارت بالا هستند، ضروری است. هرگونه سیم لخت میتواند خطر اتصال کوتاه یا اتصال بدنه را در پی داشته باشد.
- جلوگیری از بار اضافی:بخاری برقی را به چندراهی برق متصل نکنید و از اتصال همزمان چندین دستگاه پرمصرف به یک پریز خودداری کنید. بخاریهای برقی جریان زیادی میکشند و بار اضافی میتواند باعث گرم شدن بیش از حد سیمکشی ساختمان و خطر آتشسوزی شود.
- بازرسی دورهای:به صورت دورهای (مثلاً قبل از شروع فصل سرما) سیمکشی داخلی بخاری را از نظر شل شدن اتصالات، سوختگی عایقها، ترکخوردگی عایقهای چینی یا آسیبدیدگی المنتها بررسی کنید. این بازرسیها میتوانند از بروز مشکلات بزرگتر جلوگیری کنند.
- عدم ریختن مایعات:از ریختن هرگونه مایعات روی المنتها یا بدنه بخاری به شدت خودداری کنید، زیرا این کار یکی از دلایل اصلی سوختن المنت، اتصال بدنه و خطرات جدی برقگرفتگی است.
- انتخاب المنت مناسب:هنگام تعویض المنت، حتماً المنت جدید را با مشخصات دقیق (ولتاژ، وات و طول) المنت اصلی انتخاب کنید. استفاده از المنت با توان بیشتر یا کمتر میتواند به مدار آسیب برساند یا کارایی بخاری را کاهش دهد.
- مسیردهی صحیح سیمها:سیمها را به گونهای مسیریابی کنید که از المنتهای داغ فاصله داشته باشند و با لبههای تیز بدنه تماس پیدا نکنند. از بستهای کابل برای مرتبسازی و محکم کردن سیمها استفاده کنید.
سوالات متداول درباره سیمکشی و المنت بخاری برقی
در این بخش به برخی از پرسشهای رایج در مورد سیمکشی و المنتهای بخاری برقی پاسخ میدهیم.
نشانههای خرابی ترموستات چیست؟
اگر بخاری روشن میشود اما گرما ندارد، یا پس از چند دقیقه روشن شدن خودبهخود خاموش میشود و با وجود خنک بودن محیط دوباره روشن نمیشود، یا جریان برق وجود دارد ولی بخاری اصلاً روشن نمیشود، ممکن است ترموستات خراب باشد و نیاز به تعویض داشته باشد. همچنین، اگر بخاری به طور مداوم و بدون توقف کار میکند و بیش از حد گرم میشود، این نیز میتواند نشانه خرابی ترموستات باشد.
چرا فن روشن میشود ولی باد گرم تولید نمیکند؟
شایعترین علت این مشکل، خرابی یا سوختن المنتهای بخاری برقی است. در این حالت، فن هوای سرد را به گردش درمیآورد اما المنتها قادر به تولید گرما نیستند. برای اطمینان، میتوانید با مولتیمتر پیوستگی المنتها را بررسی کنید. اگر المنتها سوخته باشند، مدار باز را نشان میدهند. با تعویض المنتهای معیوب، این مشکل برطرف خواهد شد. در موارد نادر، ممکن است سیمکشی المنتها قطع شده باشد، اما سوختن خود المنت شایعتر است.
نتیجهگیری
سیمکشی المنت بخاری برقی، هرچند در ابتدا پیچیده به نظر میرسد، اما با درک صحیح از اجزا، نقشهها و رعایت نکات ایمنی، قابل انجام است. این راهنمای جامع تلاش کرد تا اطلاعات لازم برای عیبیابی، تعمیر و نگهداری ایمن بخاری برقی را در اختیار شما قرار دهد. به یاد داشته باشید که در صورت عدم اطمینان یا مواجهه با مشکلات پیچیده، همیشه از یک متخصص کمک بگیرید تا از بروز خطرات احتمالی جلوگیری شود. ایمنی شما و خانوادهتان در اولویت است. با نگهداری صحیح و بازرسیهای دورهای، میتوانید سالها از گرمای مطبوع و ایمن بخاری برقی خود لذت ببرید.
