المنت فشنگی

قیمت المنت فشنگی

قیمت المنت فشنگی در بازار ایران با توجه به قطر، طول، توان، ولتاژ، جنس غلاف، نوع ساخت (وات بالا یا معمولی)، وجود ترموکوپل و سفارشی بودن، از ۱۵۰,۰۰۰ تا ۴,۵۰۰,۰۰۰ تومان به ازای هر عدد متغیر است.

لیست قیمت المنت فشنگی به شرح زیر است:

• قیمت المنت فشنگی معمولی (Standard): ۱۵۰,۰۰۰ تا ۴۰۰,۰۰۰ تومان
• قیمت المنت فشنگی وات بالا (High Watt Density): ۴۰۰,۰۰۰ تا ۱,۲۰۰,۰۰۰ تومان
• قیمت المنت فشنگی ترموکوپل‌دار: ۶۰۰,۰۰۰ تا ۱,۸۰۰,۰۰۰ تومان
• قیمت المنت فشنگی استیل 316L: از ۵۰۰,۰۰۰ تا ۱,۵۰۰,۰۰۰ تومان
• قیمت المنت فشنگی Incoloy 800: از ۱,۰۰۰,۰۰۰ تا ۳,۵۰۰,۰۰۰ تومان
• قیمت المنت فشنگی مینیاتوری: از ۳۰۰,۰۰۰ تا ۸۰۰,۰۰۰ تومان
• قیمت المنت فشنگی چینی: ۵۰۰,۰۰۰ تا ۴,۵۰۰,۰۰۰ تومان

جدول جامع قیمت المنت فشنگی به تفکیک نوع المنت و ابعاد و توان و جنس و… به شرح زیر است :

عوامل مؤثر بر قیمت المنت فشنگی

هنگام بررسی قیمت المنت کارتریجی یا قیمت Cartridge Heater، متوجه می‌شویم که نوسانات و اختلاف قیمت‌ها به دلیل مجموعه‌ای از عوامل فنی و تجاری است. درک این عوامل به شما در خرید المنت فشنگی با بهترین ارزش و کیفیت کمک می‌کند.

• تأثیر ابعاد (قطر و طول): ابعاد فیزیکی یکی از ابتدایی‌ترین عوامل است. هرچه قطر و طول المنت بیشتر باشد، متریال بیشتری (شامل لوله خارجی، خاک اکسید منیزیم، و سیم کروم نیکل) در تولید المنت فشنگی مصرف می‌شود که مستقیماً باعث افزایش قیمت می‌گردد. به‌عنوان مثال: المنت‌های کوچک‌تر (مثل ۷×۶.۵ با ۲۰۰ وات) برای فضاهای محدود مناسب هستند و قیمتی در حدود ۲۰۰,۰۰۰ تومان دارند. در مقابل، المنت‌های بلندتر با قطر ۱۰ میلی‌متر و طول ۱۸ یا ۲۰ سانتی‌متر (با توان ۱۵۰۰ وات) در رده قیمتی ۴۳۰ تا ۴۵۰ هزار تومان قرار دارند.
• توان و چگالی وات (Watt Density): افزایش توان در یک حجم ثابت به معنای افزایش چگالی وات است. المنت فشنگی وات بالا نیاز به تکنولوژی ساخت پیچیده‌تری به نام Swaging (فشرده‌سازی لوله) دارد تا خاک اکسید منیزیم کاملاً متراکم شده و انتقال حرارت به سرعت انجام شود. این فرآیند تولید پیشرفته، دلیل اصلی بالاتر بودن قیمت المنت قالب تزریق و قیمت المنت هات رانر نسبت به مدل‌های معمولی است.
• جنس غلاف (Sheath Material): بخش عمده‌ای از یک المنت فشنگی صنعتی را غلاف آن تشکیل می‌دهد. المنت فشنگی استیل با گرید 304 ارزان‌ترین گزینه است. اما اگر محیط اسیدی یا مرطوب باشد، استفاده از استیل 316L ضروری است که قیمت بالاتری دارد. برای دماهای بسیار بالا، المنت فشنگی اینکولوی (Incoloy 800) استفاده می‌شود که به دلیل آلیاژ خاص و مقاومت در برابر اکسیداسیون، گران‌ترین نوع غلاف محسوب می‌شود.
• وجود ترموکوپل داخلی: المنت فشنگی ترموکوپل دار به دلیل تعبیه یک سنسور دمای داخلی (معمولاً نوع J یا K) و نیاز به سیم‌کشی اضافه در داخل لوله، فرآیند ساخت زمان‌برتری دارد و قیمت آن به مراتب بالاتر از مدل‌های ساده است.
• آب‌بندی و نوع سیم خروجی: اگر محیط کاری دارای رطوبت یا مواد پلیمری مذاب باشد، ترمینیشن (انتهای المنت) باید با تفلون یا اپوکسی آب‌بندی شود. همچنین استفاده از سیم‌های نسوز سیلیکونی، روکش فایبرگلاس ضخیم یا روکش‌های زره‌دار (خرطومی فلزی) برای محافظت مکانیکی، به قیمت نهایی محصول می‌افزاید.
• سفارشی‌سازی در برابر مدل‌های استاندارد: قیمت المنت فشنگی سفارشی همیشه از مدل‌های استاندارد و پیش‌ساخته بازار بیشتر است. تولید یک مدل خاص با ولتاژهای غیرمتعارف، مناطق سرد (Cold zone) سفارشی یا فلنج‌های خاص، نیاز به تنظیم مجدد خط تولید و طراحی اختصاصی دارد.
• تأثیر تیراژ و خرید عمده: در زمینه فروش المنت فشنگی، تیراژ سفارش نقش حیاتی دارد. برای کارخانه‌ها، سفارش عمده باعث سرشکن شدن هزینه‌های راه‌اندازی تولید و کاهش هزینه‌های سربار می‌شود، در نتیجه قیمت تمام شده به ازای هر عدد به شدت کاهش می‌یابد.
• نمونه‌های داخلی در برابر وارداتی: در بازار، قیمت المنت فشنگی ۲۲۰ ولت تولید داخل معمولاً به دلیل عدم وجود هزینه‌های گمرکی و حمل و نقل بین‌المللی، رقابتی‌تر از مدل‌های وارداتی (اروپایی یا کره‌ای) است. با این حال، نمونه‌های وارداتی برندهای معتبر ممکن است به دلیل تکنولوژی ساخت دقیق‌تر، در رده قیمتی بالاتری قرار گیرند.
• کیفیت ساخت و جنس بدنه: تمام المنت‌های فشنگی عرضه‌شده در هیتر گستر از استیل ضدزنگ باکیفیت (مانند SS304) ساخته می‌شوند تا دوام بالا و مقاومت در برابر خوردگی و دمای بالا تضمین شود. این موضوع نه‌تنها طول عمر المنت را افزایش می‌دهد، بلکه در بلندمدت به صرفه‌جویی در هزینه‌های نگهداری منجر می‌شود.

خرید المنت فشنگی

برای خرید المنت فشنگی (Cartridge Heater) از مجموعه هیتر گستر، می‌توانید با توجه به نیاز صنعتی خود، مشخصات فنی موردنظر مانند قطر، طول، توان، ولتاژ، نوع غلاف، وجود ترموکوپل و شرایط کاری را اعلام کنید تا المنت مناسب برای دستگاه یا قالب شما پیشنهاد و تولید شود. مجموعه هیتر گستر در زمینه تولید و عرضه انواع المنت‌های حرارتی صنعتی فعالیت دارد و امکان سفارش المنت فشنگی استاندارد و سفارشی را برای صنایع مختلف فراهم کرده است.

روند خرید المنت فشنگی از هیتر گستر

فرآیند خرید المنت فشنگی در هیتر گستر به صورت زیر انجام می‌شود:

1. مشاوره و اعلام مشخصات فنی:
   ابتدا مشخصات موردنیاز شامل قطر المنت، طول، توان، ولتاژ کاری، نوع کاربرد، دمای مورد نیاز و شرایط نصب بررسی می‌شود.
2. بررسی و انتخاب مدل مناسب:
   کارشناسان هیتر گستر بر اساس نوع دستگاه، قالب یا تجهیزات صنعتی، مناسب‌ترین مدل المنت فشنگی را پیشنهاد می‌کنند.
3. اعلام قیمت و زمان آماده‌سازی:
   پس از مشخص شدن مشخصات فنی، قیمت نهایی و زمان تحویل سفارش اعلام می‌شود.
4. ثبت سفارش و تولید:
   پس از تأیید مشخصات، فرآیند ساخت یا آماده‌سازی المنت آغاز می‌شود.
5. ارسال سفارش:
   محصول پس از کنترل کیفیت نهایی برای مشتری ارسال خواهد شد.

اطلاعات تماس هیتر گستر برای خرید المنت فشنگی

• شماره تماس:
  09127057800
• شماره تماس ثابت:
  02133113135 – 02133930534
• آدرس:
  تهران، خیابان لاله زار جنوبی، پاساژ نور، طبقه دوم، پلاک ۹

برای دریافت قیمت المنت فشنگی، خرید المنت کارتریجی، سفارش المنت فشنگی صنعتی و دریافت مشاوره انتخاب توان مناسب، می‌توانید مستقیماً با کارشناسان هیتر گستر تماس بگیرید.

قبل از خرید المنت فشنگی این اطلاعات را آماده کنید

• قطر داخلی سوراخ محل نصب المنت
• طول قسمت گرم‌شونده المنت
• توان مورد نیاز بر حسب وات

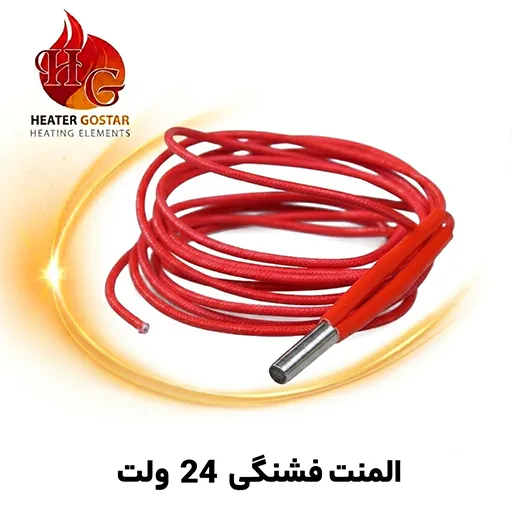

• ولتاژ برق دستگاه (۲۴، ۱۱۰، ۲۲۰ یا ۳۸۰ ولت)
• نوع کاربرد (قالب تزریق، هات رانر، دستگاه صنعتی و …)
• دمای کاری مورد نیاز
• نیاز یا عدم نیاز به ترموکوپل داخلی

نکته مهم: انتخاب صحیح المنت فشنگی تنها بر اساس توان یا ابعاد انجام نمی‌شود؛ عواملی مانند کیفیت تماس با قالب، چگالی وات، جنس غلاف و شرایط کاری تأثیر مستقیمی بر عمر و عملکرد المنت دارند. برای جلوگیری از سوختن زودهنگام، پیش از خرید حتماً مشخصات فنی دستگاه خود را با کارشناسان هیتر گستر بررسی کنید.

المنت فشنگی (Cartridge Heater) چیست و چگونه کار می‌کند؟

المنت فشنگی (Cartridge Heater) یکی از پرکاربردترین تجهیزات گرمایشی در صنایع است که برای ایجاد گرمایش موضعی با دقت بالا در قطعات فلزی طراحی شده است. این المنت به شکل یک استوانه فلزی فشرده تولید می‌شود و پس از قرارگیری داخل سوراخ ماشین‌کاری‌شده قطعه یا قالب، انرژی الکتریکی را با راندمان بسیار بالا به انرژی حرارتی تبدیل می‌کند. برخلاف بسیاری از المنت‌های حرارتی که برای گرم کردن هوا یا سیالات ساخته شده‌اند، المنت فشنگی به طور اختصاصی برای انتقال حرارت از طریق تماس مستقیم با فلز طراحی شده است.

ساختار داخلی این المنت معمولاً از یک سیم مقاومتی آلیاژی (اغلب نیکل-کروم یا NiCr)، عایق فشرده اکسید منیزیم (MgO) با خلوص بالا و یک غلاف فلزی مقاوم تشکیل شده است. این اجزا تحت فرآیندهای فشرده‌سازی مکانیکی و عملیات حرارتی تولید می‌شوند تا انتقال حرارت یکنواخت، مقاومت الکتریکی مناسب و استحکام مکانیکی بالا فراهم شود. انتخاب جنس غلاف نیز متناسب با شرایط کاری می‌تواند از فولاد ضدزنگ، اینکولوی (Incoloy)، برنج یا سایر آلیاژهای مقاوم به حرارت و خوردگی باشد.

یکی از ویژگی‌های شاخص المنت فشنگی، طراحی یک‌سرخروج (Single End Exit) آن است؛ به این معنا که هر دو سیم تغذیه برق از یک سمت المنت خارج می‌شوند. این ساختار باعث نصب آسان‌تر، کاهش فضای اشغال‌شده، افزایش ایمنی در محیط‌های صنعتی و تسهیل عملیات تعمیر و نگهداری می‌شود. همچنین تمرکز اجزای الکتریکی در یک سمت، آب‌بندی و محافظت از سیم‌های خروجی را ساده‌تر می‌کند.

به دلیل تراکم بالای اجزای داخلی و تماس کامل غلاف فلزی با دیواره سوراخ نصب، المنت فشنگی قادر است چگالی توان (Watt Density) بالایی تولید کند. این ویژگی امکان رسیدن سریع به دمای کاری، توزیع یکنواخت گرما در قالب و کنترل دقیق فرآیندهای صنعتی را فراهم می‌کند. به همین دلیل این نوع المنت در تجهیزاتی که نیازمند گرمایش موضعی، پایدار و قابل کنترل هستند، به عنوان یکی از بهترین گزینه‌های مهندسی شناخته می‌شود.

مکانیزم انتقال حرارت هدایتی المنت فشنگی (Conduction)

عملکرد المنت فشنگی بر پایه انتقال حرارت هدایتی (Conduction) استوار است. پس از اعمال ولتاژ، جریان الکتریکی از سیم مقاومتی عبور کرده و بر اساس قانون ژول، انرژی الکتریکی به گرما تبدیل می‌شود. گرمای تولیدشده ابتدا به عایق اکسید منیزیم منتقل شده و سپس از طریق غلاف فلزی به دیواره سوراخ نصب و در نهایت به کل قطعه یا قالب انتقال پیدا می‌کند.

در این فرآیند، کیفیت تماس مکانیکی بین غلاف المنت و سوراخ نصب اهمیت بسیار زیادی دارد. هرگونه لقی، فاصله هوایی یا تلرانس نامناسب باعث افزایش مقاومت حرارتی، کاهش راندمان انتقال گرما، ایجاد نقاط داغ (Hot Spot)، افزایش دمای داخلی المنت و کاهش عمر مفید آن خواهد شد. به همین دلیل در طراحی صنعتی، قطر سوراخ و قطر المنت باید با تلرانس‌های دقیق ماشین‌کاری انتخاب شوند تا حداکثر سطح تماس ایجاد شود.

تمرکز گرما در داخل قطعه فلزی موجب می‌شود دمای فرآیند با سرعت بیشتری به مقدار موردنظر برسد و کنترل دما توسط ترموکوپل و کنترلرهای PID با دقت بالاتری انجام شود. این ویژگی در فرآیندهایی مانند تزریق پلاستیک، قالب‌های دایکست، دستگاه‌های بسته‌بندی و تجهیزات پزشکی که یکنواختی دما اهمیت حیاتی دارد، نقش بسیار مهمی ایفا می‌کند.

نکته بسیار مهم: المنت فشنگی منحصراً برای گرمایش هدایتی (قرارگیری داخل سوراخ فلزی قالب یا قطعه فلزی) طراحی شده است. استفاده از این المنت در هوای آزاد یا داخل سیالات بدون وجود مهار حرارتی و تماس کامل با فلز، ممنوع بوده و می‌تواند باعث افزایش شدید دمای غلاف، سوختن سیم مقاومتی، تخریب عایق اکسید منیزیم، کاهش عمر المنت و حتی ایجاد خطرات ایمنی شود.

مهم‌ترین صنایع مصرف‌کننده المنت فشنگی

• صنعت قالب‌سازی و گرم‌کردن قالب‌های فلزی با دقت بالا
• ماشین‌آلات تزریق پلاستیک، اکسترودرها و سیستم‌های هات رانر (Hot Runner)
• دستگاه‌های بسته‌بندی، دوخت حرارتی، سیل و شرینک
• تجهیزات پزشکی، آزمایشگاهی و استریل‌سازی

اجزای داخلی و تکنولوژی ساخت المنت فشنگی

عملکرد، راندمان و طول عمر یک المنت فشنگی به کیفیت طراحی داخلی و فناوری ساخت آن وابسته است. اگرچه ظاهر اغلب المنت‌های فشنگی مشابه به نظر می‌رسد، اما تفاوت در نوع آلیاژ سیم مقاومتی، کیفیت عایق اکسید منیزیم، جنس غلاف، روش فشرده‌سازی و سیستم خروج سیم‌ها می‌تواند تأثیر قابل‌توجهی بر سرعت انتقال حرارت، حداکثر دمای کاری، مقاومت در برابر شوک حرارتی و عمر مفید المنت داشته باشد. در المنت‌های صنعتی باکیفیت، تمامی اجزا با تلرانس‌های دقیق مونتاژ شده و تحت فرآیندهای فشرده‌سازی و کالیبراسیون قرار می‌گیرند تا انتقال حرارت به بهترین شکل ممکن انجام شود.

۱. سیم مقاومت (Resistance Wire)

هسته تولید گرما در المنت فشنگی، سیم مقاومت الکتریکی است. این سیم با عبور جریان الکتریکی و بر اساس قانون ژول (Joule Heating)، انرژی الکتریکی را به انرژی حرارتی تبدیل می‌کند. انتخاب آلیاژ مناسب برای این سیم یکی از مهم‌ترین عوامل تعیین‌کننده عملکرد المنت محسوب می‌شود.

رایج‌ترین آلیاژ مورد استفاده در المنت‌های فشنگی صنعتی، نیکروم 80/20 (NiCr 80/20) است که از حدود 80 درصد نیکل و 20 درصد کروم تشکیل شده است. این آلیاژ به دلیل مقاومت الکتریکی پایدار، مقاومت بالا در برابر اکسیداسیون، انعطاف‌پذیری مناسب و تحمل سیکل‌های مکرر گرم و سرد شدن، استاندارد اصلی بسیاری از تولیدکنندگان معتبر جهان به شمار می‌رود.

تفاوت نیکروم (NiCr 80/20) با کانتال (Kanthal)

• نیکروم دارای انعطاف‌پذیری بیشتری بوده و برای المنت‌های فشنگی با قطرهای کوچک و طراحی فشرده مناسب‌تر است.
• کانتال (آلیاژ آهن، کروم و آلومینیوم) توان تحمل دماهای بسیار بالاتر را دارد، اما شکننده‌تر بوده و در المنت‌های فشنگی کمتر مورد استفاده قرار می‌گیرد.
• نیکروم در برابر شوک‌های حرارتی و سیکل‌های روشن و خاموش شدن، عملکرد پایدارتری ارائه می‌دهد.
• کانتال بیشتر در کوره‌های صنعتی، المنت‌های روباز و تجهیزات گرمایش با دمای بسیار بالا کاربرد دارد.
• در اکثر المنت‌های فشنگی صنعتی، استفاده از نیکروم 80/20 به دلیل تعادل مناسب میان دوام، راندمان و قابلیت ساخت، انتخاب مهندسی محسوب می‌شود.

۲. عایق حرارتی (پودر اکسید منیزیم MgO)

بین سیم مقاومتی و غلاف فلزی، فضای داخلی توسط پودر اکسید منیزیم (Magnesium Oxide یا MgO) با خلوص بالا پر می‌شود. این ماده یکی از مهم‌ترین اجزای المنت فشنگی است زیرا به طور همزمان دو وظیفه اساسی را انجام می‌دهد: انتقال مؤثر گرما و ایجاد عایق الکتریکی بین سیم مقاومتی و غلاف فلزی.

پس از مونتاژ اولیه، پودر MgO تحت فشار بسیار زیاد متراکم می‌شود تا حفره‌های هوا از بین بروند و تماس حرارتی میان اجزا به حداکثر برسد. هرچه تراکم این پودر بیشتر باشد، هدایت حرارتی افزایش یافته، دمای سیم مقاومتی کاهش پیدا می‌کند و عمر مفید المنت بیشتر خواهد شد.

• هدایت سریع گرما از سیم مقاومتی به غلاف فلزی
• جلوگیری از اتصال کوتاه میان سیم مقاومت و بدنه فلزی
• افزایش استحکام مکانیکی ساختار داخلی
• کاهش نقاط داغ (Hot Spot)
• افزایش طول عمر المنت در شرایط کاری سنگین

۳. غلاف بیرونی (Outer Sheath)

غلاف بیرونی اولین سطح تماس المنت با قطعه یا قالب است و علاوه بر محافظت از اجزای داخلی، نقش مستقیمی در انتقال حرارت، مقاومت مکانیکی و مقاومت در برابر خوردگی ایفا می‌کند. انتخاب جنس غلاف باید بر اساس دمای کاری، محیط بهره‌برداری، میزان رطوبت، وجود مواد خورنده و شرایط فرآیند انجام شود.

انواع متداول غلاف

• استیل 304 (Stainless Steel 304):
  مناسب برای اکثر کاربردهای صنعتی عمومی، دارای مقاومت مناسب در برابر خوردگی، ماشین‌کاری مطلوب و قیمت اقتصادی.
• استیل 316L (Stainless Steel 316L):
  دارای مقاومت بسیار بالا در برابر رطوبت، بخار، مواد شیمیایی و محیط‌های خورنده؛ گزینه‌ای مناسب برای صنایع غذایی، دارویی و پزشکی.
• اینکولوی 800 (Incoloy 800):
  آلیاژی نیکل-آهن-کروم با مقاومت فوق‌العاده در برابر اکسیداسیون، خزش و دماهای بسیار بالا. این غلاف برای کاربردهای سنگین صنعتی و شرایطی که دمای کاری به صورت مداوم بالا است، انتخابی ایده‌آل محسوب می‌شود.

۴. سیستم سیم‌کشی و ترمینیشن (Lead Wire & Termination)

سیستم خروج سیم‌ها یکی از بخش‌های حساس المنت فشنگی است، زیرا بیشترین تنش‌های مکانیکی و حرارتی در محل خروج کابل‌ها ایجاد می‌شود. طراحی صحیح این قسمت از قطع شدن سیم‌ها، نفوذ رطوبت و آسیب ناشی از لرزش جلوگیری می‌کند.

• سیم‌های نسوز با روکش فایبرگلاس برای تحمل دماهای بالا
• روکش سیلیکونی یا تفلونی در کاربردهای خاص
• بافت فلزی محافظ (Metal Braided Sleeve) برای افزایش مقاومت مکانیکی و جلوگیری از آسیب فیزیکی کابل‌ها
• لوله خرطومی فلزی (Flexible Metal Conduit) جهت محافظت از سیم‌ها در محیط‌های صنعتی، جلوگیری از خم‌شدگی و افزایش ایمنی
• ترمینیشن‌های سفارشی شامل سوکت، فیش، کابل‌های مقاوم در برابر روغن، رطوبت یا ارتعاش

تکنولوژی وات بالا (High Watt Density / Swaged)

یکی از مهم‌ترین پیشرفت‌ها در ساخت المنت‌های فشنگی، فناوری Swaged یا المنت‌های با چگالی توان بالا (High Watt Density) است. در این فناوری، پس از مونتاژ اولیه، المنت تحت فرآیند فشرده‌سازی مکانیکی بسیار دقیق قرار می‌گیرد. این عملیات باعث کاهش قطر نهایی، افزایش تراکم اکسید منیزیم، حذف فضاهای خالی داخلی و ایجاد تماس کامل بین تمامی اجزای داخلی می‌شود.

نتیجه این فرآیند، انتقال حرارت سریع‌تر، کاهش دمای سیم مقاومتی، افزایش استحکام مکانیکی و امکان تولید توان بیشتر در حجم یکسان است. به همین دلیل، المنت‌های Swaged در صنایع حساس و تجهیزات با بار حرارتی بالا، انتخاب استاندارد محسوب می‌شوند.

تفاوت المنت‌های High Watt Density با مدل‌های معمولی

1. تراکم بیشتر پودر اکسید منیزیم و هدایت حرارتی بالاتر
2. انتقال سریع‌تر گرما به قالب یا قطعه فلزی
3. چگالی توان (Watt Density) بیشتر بدون افزایش ابعاد المنت
4. توزیع یکنواخت‌تر دما و کاهش احتمال ایجاد نقاط داغ
5. مقاومت بیشتر در برابر لرزش، شوک حرارتی و سیکل‌های مکرر روشن و خاموش شدن
6. طول عمر بیشتر در کاربردهای صنعتی سنگین و کارکرد مداوم
7. قیمت بالاتر نسبت به مدل‌های معمولی، در مقابل راندمان و دوام بیشتر

در کاربردهایی مانند قالب‌های تزریق پلاستیک، سیستم‌های هات رانر، تجهیزات بسته‌بندی، قالب‌های دایکست، صنایع پزشکی و ماشین‌آلاتی که نیاز به گرمایش سریع، یکنواخت و پایدار دارند، استفاده از المنت‌های فشنگی High Watt Density با فناوری Swaged از نظر فنی و اقتصادی، انتخابی مطمئن و مقرون‌به‌صرفه در بلندمدت محسوب می‌شود.

آشنایی با انواع المنت فشنگی و کاربرد آن‌ها

المنت‌های فشنگی (Cartridge Heaters) بر اساس توان حرارتی، نوع ساختار مکانیکی، نحوه نصب، سیستم اندازه‌گیری دما و فضای نصب در مدل‌های مختلفی تولید می‌شوند. انتخاب صحیح نوع المنت، علاوه بر افزایش راندمان انتقال حرارت، موجب کاهش مصرف انرژی، افزایش عمر تجهیزات و بهبود کیفیت فرآیندهای صنعتی می‌شود. هر یک از مدل‌های زیر برای شرایط کاری خاصی طراحی شده‌اند و شناخت تفاوت‌های آن‌ها نقش مهمی در انتخاب مناسب‌ترین گزینه دارد.

المنت فشنگی وات بالا (High Watt Density)

المنت فشنگی وات بالا پیشرفته‌ترین و پرکاربردترین نوع این خانواده محسوب می‌شود. این مدل با استفاده از فناوری Swaged تولید شده و دارای تراکم بالای پودر اکسید منیزیم (MgO) و تماس حرارتی بسیار مناسب بین اجزای داخلی است. نتیجه این فناوری، انتقال حرارت سریع‌تر، افزایش راندمان و امکان تولید توان بیشتر در ابعاد یکسان است.

این نوع المنت معمولاً دارای چگالی توان بین 10 تا 40 وات بر سانتی‌متر مربع (بسته به شرایط نصب و جنس قالب) بوده و برای کارکرد مداوم در دماهای بالا طراحی می‌شود.

کاربردهای اصلی

• قالب‌های تزریق پلاستیک
• سیستم‌های هات رانر (Hot Runner)
• قالب‌های دایکست و ریخته‌گری تحت فشار
• ماشین‌آلات بسته‌بندی و سیل حرارتی
• اکسترودرهای پلاستیک و پلیمر
• تجهیزات صنعتی با نیاز به گرمایش سریع و یکنواخت

المنت فشنگی وات پایین (Standard / Low Watt Density)

این مدل دارای چگالی توان پایین‌تر بوده و برای کاربردهایی مناسب است که سرعت گرمایش اهمیت کمتری داشته یا قطعه فلزی نسبت به افزایش دمای ناگهانی حساس باشد. دمای کاری پایین‌تر باعث کاهش تنش حرارتی و افزایش طول عمر المنت در بسیاری از کاربردهای عمومی می‌شود.

المنت‌های وات پایین معمولاً هزینه ساخت کمتری نسبت به مدل‌های High Watt Density دارند و در تجهیزات با سیکل کاری سبک یا متوسط استفاده می‌شوند.

کاربردهای اصلی

• صفحات گرم‌کن صنعتی
• قالب‌های کوچک و نیمه‌صنعتی
• تجهیزات آزمایشگاهی
• ماشین‌آلات تولید سبک
• دستگاه‌های مونتاژ و تجهیزات عمومی صنعتی

انواع المنت فشنگی بر اساس میزان وات

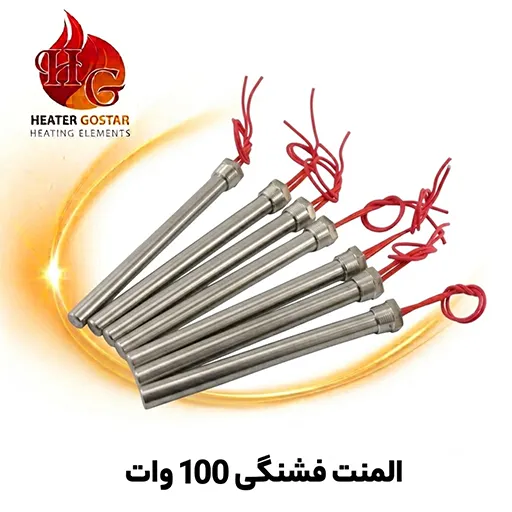

• المنت فشنگی 100 وات: المنت فشنگی 100 وات برای گرمایش سبک و یکنواخت در دستگاه های کوچک و حساس طراحی شده است. مناسب برای کاربردهای آزمایشگاهی، ابزار دقیق و تجهیزات پزشکی است.
• المنت فشنگی 150 وات: مدلی کم مصرف و اقتصادی که در دستگاه های بسته بندی دستی، قالب های کوچک و مصارف محدود کاربرد دارد. برای خطوط تولید کم فشار بسیار مناسب است.

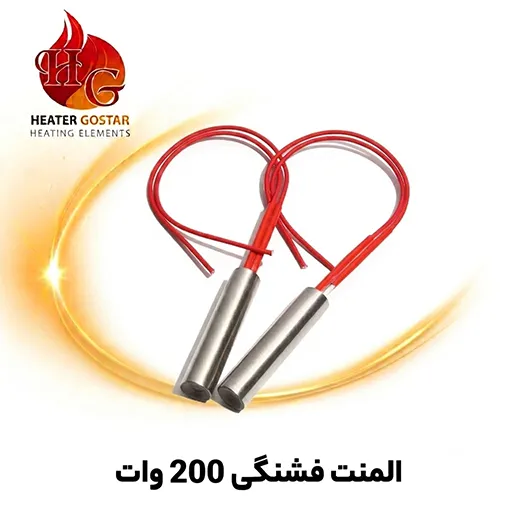

• المنت فشنگی 200 وات: توانی میانه برای مصارف سبک تا نیمه سنگین. این مدل در دستگاه های نیمه اتوماتیک، قالب های متوسط و تجهیزات صنعتی کوچک استفاده می شود.
• المنت فشنگی 220 وات: گزینه ای مناسب برای کارگاه هایی که به گرمایش سریع ولی محدود نیاز دارند. کاربرد در صنایع بسته بندی و قالب سازی دقیق.

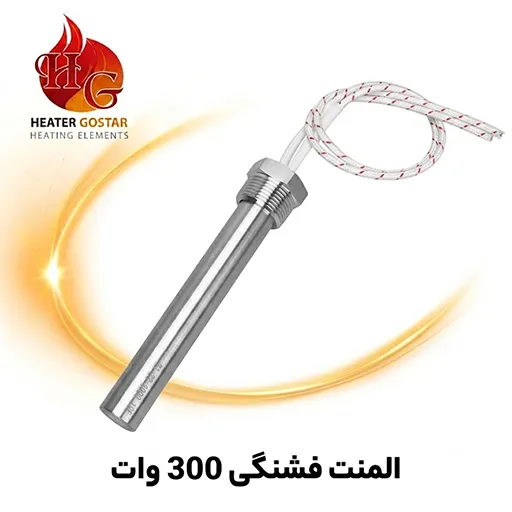

• المنت فشنگی 300 وات: یکی از مدل های پرمصرف در تولیدات صنعتی سبک. برای گرم کردن یکنواخت قطعات فلزی و پلاستیکی در قالب های متوسط به کار می رود.
• المنت فشنگی 350 وات: برای گرمایش سریع قالب های نسبتاً بزرگ یا چند بخشی استفاده می شود. مناسب برای دستگاه های بسته بندی سرعت بالا.

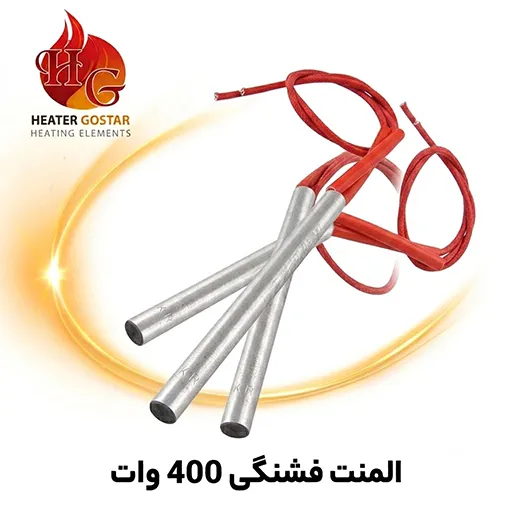

• المنت فشنگی 400 وات: قابل استفاده در صنایع لاستیک و پلاستیک برای گرمایش یکنواخت و طولانی تر. عملکرد بالا در گرمایش قالب های نیمه سنگین.
• المنت فشنگی 450 وات: یک مدل کاربردی در ماشین آلات صنعتی که نیاز به گرمایش پیوسته و پایداری دارند. مناسب برای تجهیزات چاپ و قالب های با جزئیات بالا.

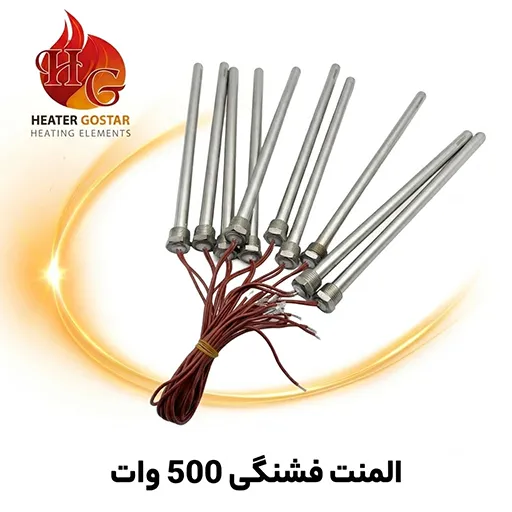

• المنت فشنگی 500 وات: در دسته توان بالا قرار می گیرد و برای گرم کردن قالب های فلزی بزرگ، خطوط تولید مداوم و دستگاه های تزریق پلاستیک مناسب است.
• المنت فشنگی 600 وات: این مدل گرمای زیادی را در مدت کوتاه تولید می کند. مناسب برای قالب های فلزی بزرگ تر، خطوط مونتاژ و پرس های صنعتی.
• المنت فشنگی 1000 وات: برای کاربردهای سنگین و محیط های صنعتی پرمصرف طراحی شده است. در صنایع قالب سازی سنگین، خطوط تولید طولانی و سیستم های گرمایش قوی استفاده می شود.
• المنت فشنگی 1200 وات: توان بالا، عملکرد مداوم و بازدهی حرارتی عالی. مناسب برای صنایع سنگین مانند ریخته گری، فلزکاری و تولید انبوه.
• المنت فشنگی 1500 وات: قدرتمندترین مدل موجود برای شرایط صنعتی بسیار سخت و مداوم. مناسب برای قالب های ضخیم، تولید با دمای بالا و سیستم های گرمایش پیوسته.

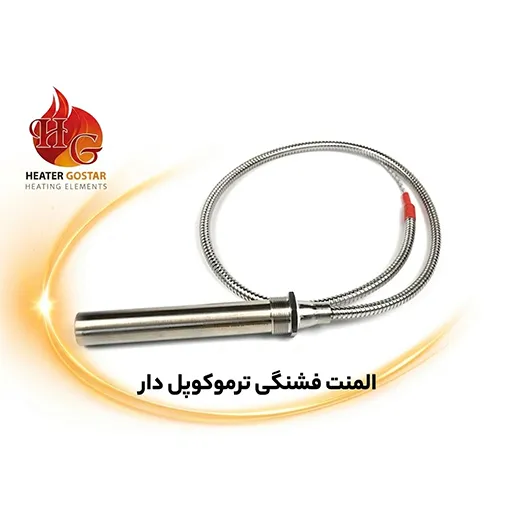

المنت فشنگی ترموکوپل‌دار (Thermocouple Cartridge Heater)

در این نوع المنت، یک سنسور دمای داخلی (ترموکوپل) در نزدیکی ناحیه گرم قرار می‌گیرد تا دمای واقعی المنت یا محل گرمایش را با دقت بالا اندازه‌گیری کند. استفاده از ترموکوپل داخلی باعث کاهش خطای اندازه‌گیری ناشی از فاصله سنسور با منبع حرارت شده و کنترل دما را بسیار دقیق‌تر می‌کند.

متداول‌ترین انواع سنسور مورد استفاده عبارت‌اند از:

• ترموکوپل نوع J: مناسب برای بسیاری از فرآیندهای صنعتی با دماهای متوسط.
• ترموکوپل نوع K: پرکاربردترین نوع ترموکوپل برای دماهای بالا با دامنه اندازه‌گیری وسیع و مقاومت مناسب در برابر اکسیداسیون.

مزایا

• کنترل دقیق‌تر دمای فرآیند
• کاهش نوسانات دمایی
• افزایش کیفیت محصول نهایی
• کاهش احتمال افزایش بیش از حد دما (Overheating)
• مناسب برای سیستم‌های کنترل PID و PLC

کاربردهای اصلی

• قالب‌های دقیق تزریق پلاستیک
• تجهیزات پزشکی
• صنایع دارویی
• ماشین‌آلات بسته‌بندی پیشرفته
• تجهیزات آزمایشگاهی و تحقیقاتی

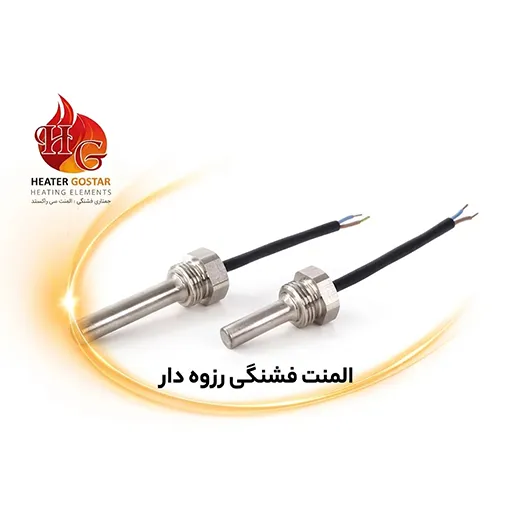

المنت فشنگی فلنج‌دار و مهره‌دار (Flanged & Threaded Cartridge Heater)

در برخی کاربردهای صنعتی، علاوه بر انتقال حرارت، تثبیت موقعیت المنت نیز اهمیت بالایی دارد. در این شرایط از المنت‌های فلنج‌دار یا مهره‌دار استفاده می‌شود. وجود فلنج یا رزوه باعث می‌شود المنت در محل نصب کاملاً ثابت باقی بماند و در اثر لرزش، انبساط حرارتی یا ارتعاش تجهیزات جابه‌جا نشود.

این طراحی همچنین عملیات نصب، باز کردن و سرویس دوره‌ای را ساده‌تر کرده و احتمال خروج ناخواسته المنت از محل نصب را کاهش می‌دهد.

کاربردهای اصلی

• صفحات گرم‌کن صنعتی
• قالب‌های سنگین
• تجهیزات دارای ارتعاش مکانیکی
• ماشین‌آلات خطوط تولید پیوسته
• سیستم‌هایی که نیاز به تعویض سریع المنت دارند

المنت فشنگی مینیاتوری (Miniature Cartridge Heater)

المنت فشنگی مینیاتوری برای کاربردهایی طراحی شده است که فضای نصب بسیار محدود بوده و امکان استفاده از المنت‌های استاندارد وجود ندارد. قطر این المنت‌ها معمولاً از حدود 3 میلی‌متر شروع شده و در مدل‌های سفارشی حتی کمتر نیز تولید می‌شود. با وجود ابعاد کوچک، این المنت‌ها قادر به تولید گرمای یکنواخت و دقیق هستند.

به دلیل جرم حرارتی پایین، المنت‌های مینیاتوری زمان پاسخ بسیار کوتاهی دارند و برای فرآیندهایی که نیازمند کنترل سریع دما هستند، گزینه‌ای ایده‌آل محسوب می‌شوند.

کاربردهای اصلی

• قالب‌های بسیار کوچک و میکرو
• صنایع پزشکی و دندان‌پزشکی
• تجهیزات آزمایشگاهی دقیق
• دستگاه‌های چاپ حرارتی
• صنایع الکترونیک و نیمه‌هادی‌ها
• ابزارهای صنعتی با فضای نصب محدود

کاربرد المنت فشنگی

استفاده گسترده از المنت‌های فشنگی در صنعت به ویژه در هیترها، به دلیل توانایی آنها در تولید دمای بالا است. در حوزه صنایع پلاستیک و قالب‌گیری، المنت‌های فشنگی به عنوان جزء اساسی ماشین‌آلات تزریق پلاستیک، میله‌های آب‌بندی، المنت‌های تورپیدو برای قالب‌گیری تزریقی، منیفولدهای قالب‌گیری تزریقی، قالب‌ریزی و سازه‌های پلاستیکی استفاده می‌شوند.

علاوه بر این، المنت‌های فشنگی در صنایع مختلفی از جمله صنایع غذایی، گرمایش مخازن، کمپرسورهای HVAC، سلول‌های سوختی، وسایل نیمه‌رسانا، محصولات پزشکی، ابزار اندازه‌گیری سنسور، اکستروژن (استخراج)، ریخته‌گری، و گرمایش پلاستیک نیز به کار می‌روند. استفاده از این المنت‌ها در این صنایع نه تنها به بهبود کارایی و اثربخشی فرآیندها کمک می‌کند بلکه به دلیل مقاومت بالا در برابر ضربه و حرارت، پایداری و عمر طولانی در محیط‌های مختلف را فراهم می‌سازد.

المنت فشنگی یا کارتریجی به دلیل طراحی کوچک و عملکرد بالا، در صنایع مختلف کاربردهای متنوعی دارند و در فرآیندهای گرمایشی گوناگون مورد استفاده قرار می گیرند.

کاربرد المنت فشنگی را می توان در برخی از صنایع مهم به شرح زیر ارائه داد:

1. صنایع پلاستیک: این المنت ها برای گرم کردن قالب ها و مواد پلاستیکی در فرآیندهای تزریق پلاستیک و قالب گیری استفاده می شوند. با تولید حرارت یکنواخت و سریع، کیفیت محصولات پلاستیکی را بهبود می بخشند.
2. صنایع بسته بندی: در دستگاه های بسته بندی حرارتی، المنت فشنگی برای گرم کردن و مهر و موم کردن بسته ها به کار می روند. تولید حرارت یکنواخت و دقیق، کارایی فرآیند بسته بندی را افزایش می دهد.
3. صنایع داروسازی: در تولید دارو، المنت فشنگی برای گرم کردن مواد دارویی و تجهیزات استفاده می شوند. کنترل دقیق دما و تولید حرارت یکنواخت، کیفیت و کارایی فرآیند تولید دارو را ارتقا می دهد.
4. صنایع الکترونیک: در تولید قطعات الکترونیکی، این المنت ها برای لحیم کاری و گرم کردن قطعات به کار می روند. تولید حرارت دقیق و یکنواخت، دقت و کیفیت فرآیندهای تولید الکترونیکی را افزایش می دهد.

این کاربردها نشان دهنده اهمیت المنت فشنگی در صنایع مختلف هستند. بسته به نیازهای هر صنعت، مدل های متنوعی از این المنت ها در دسترس است.

شاید این سوال برای شما پیش آمده باشد که در صنایع گفته شده اصولا از کدام یک از انواع المنت فشنگی استفاده می کنند. در ادامه تلاش کردیم کاربرد المنت فشنگی در این صنایع را به صورت خلاصه توضیح دهیم. به شما پیشنهاد میکنیم در صورتیکه قصد خرید المنت فشنگی دارید حتما با شماره ثبت شده بر روی سایت با ما در تماس باشید و از خدمات مشاوره رایگان ما بهره ببرید.

1. صنایع پلاستیک:
   المنت فشنگی با توان بالا (High Watt Density Cartridge Heaters): مناسب برای فرآیندهای تزریق پلاستیک و قالب گیری.
2. صنایع بسته بندی:
   المنت فشنگی استاندارد (Standard Cartridge Heaters): به دلیل دقت در کنترل دما و کارایی بالا، در دستگاه های بسته بندی حرارتی استفاده می شوند.
3. صنایع چاپ:
   المنت فشنگی فشاری (Swaged Cartridge Heaters): با استحکام بالا و تحمل شرایط سخت، برای گرم کردن قطعات مختلف در ماشین آلات چاپ مناسب هستند.
4. صنایع داروسازی:
   المنت فشنگی استاندارد و با توان بالا (Standard & High Watt Density Cartridge Heaters): برای گرم کردن مواد دارویی و تجهیزات مختلف با دقت بالا در کنترل دما کاربرد دارند.
5. صنایع الکترونیک:
   المنت فشنگی قابل انعطاف (Flexible Cartridge Heaters): طراحی انعطاف پذیر این المنت ها آن ها را برای لحیم کاری و گرم کردن قطعات در محیط های محدود مناسب می کند.

انتخاب مدل مناسب المنت فشنگی بسته به نیازهای خاص هر صنعت، به بهبود فرآیندهای تولید و افزایش کیفیت محصولات کمک می کند.

جمع‌بندی

انتخاب نوع مناسب المنت فشنگی باید بر اساس عواملی مانند چگالی توان مورد نیاز، دمای کاری، فضای نصب، نوع کنترل دما، شرایط محیطی و نحوه نصب انجام شود. در کاربردهای سنگین و گرمایش سریع، مدل‌های High Watt Density بهترین عملکرد را ارائه می‌دهند، در حالی که برای فرآیندهای حساس به کنترل دما، المنت‌های ترموکوپل‌دار انتخاب مناسب‌تری هستند. همچنین در تجهیزات دارای محدودیت فضا یا نیاز به تثبیت مکانیکی، به‌ترتیب مدل‌های مینیاتوری و فلنج‌دار یا مهره‌دار بیشترین کارایی را خواهند داشت.

جدول مشخصات فنی، ابعاد استاندارد و بازه ولتاژ المنت فشنگی

المنت‌های فشنگی در طیف گسترده‌ای از قطر، طول، ولتاژ و توان تولید می‌شوند و علاوه بر ابعاد استاندارد، تقریباً تمامی تولیدکنندگان امکان ساخت سفارشی (Custom Made) را نیز بر اساس نقشه یا مشخصات فنی مشتری فراهم می‌کنند. انتخاب ابعاد مناسب باید بر اساس قطر سوراخ نصب، طول ناحیه گرمایش، چگالی توان (Watt Density)، جنس قالب و شرایط انتقال حرارت انجام شود تا علاوه بر دستیابی به عملکرد مطلوب، از افزایش بیش از حد دمای المنت و کاهش عمر آن جلوگیری شود.

در بازار ایران و جهان، ولتاژهای 24، 110، 220 و 230 ولت بیشترین کاربرد را دارند و معمولاً برای ماشین‌آلات صنعتی، قالب‌های تزریق پلاستیک، دستگاه‌های بسته‌بندی و تجهیزات آزمایشگاهی مورد استفاده قرار می‌گیرند. در تجهیزات سنگین نیز بسته به طراحی سیستم، المنت‌های 380 و 400 ولت به صورت سفارشی تولید می‌شوند.

حداکثر دمای کاری درج‌شده در جدول مربوط به دمای قابل تحمل غلاف فلزی است و دستیابی به این مقادیر تنها در صورت انتقال مناسب حرارت به قطعه فلزی، انتخاب صحیح چگالی توان و استفاده از غلاف‌های مقاوم مانند استیل 316L یا Incoloy 800 امکان‌پذیر است. کارکرد المنت در شرایط انتقال حرارت نامناسب یا بدون تماس کامل با قطعه، می‌تواند دمای داخلی سیم مقاومتی را به میزان قابل توجهی افزایش داده و موجب کاهش عمر مفید المنت شود.

در پروژه‌های صنعتی، علاوه بر قطر و طول، مشخصاتی مانند طول ناحیه گرمایش (Heated Length)، طول ناحیه سرد (Cold Section)، طول سیم خروجی، نوع ترمینیشن، جنس غلاف، کلاس حفاظتی، نوع ترموکوپل، تلرانس قطر و چگالی توان نیز قابل سفارش‌سازی هستند تا المنت دقیقاً مطابق نیاز فرآیند طراحی و تولید شود.

ساختار المنت فشنگی 220 ولت

در فرآیند تولید المنت‌های حرارتی، به عنوان نمونه المنتهای فشنگی یا کارتریجی فابریک، ساختار این المنت‌ها به این صورت است که سیم کروم نیکل در اکسید منیزیم پیچیده شده و در لایه‌ای بین وایر و سطح بیرونی به صورت فشرده قرار گرفته است. با تمرکز سیم در مرکز هیتر، مقاومت گرمایی این المنت نسبت به سایر المنتها کاهش یافته است. ساختار المنت‌های فشنگی را می‌توان به شش دسته زیر تقسیم کرد.

1. سیم پیچی حرارتی
   سیم کروم نیکل پیچیده شده در اکسید منیزیم.
2. عایق
   لایه‌ای که وظیفه جدا کردن سیم پیچی از سایر اجزاء دارد.
3. غلاف
   لایه‌ای که المنت را از محیط خارجی جدا نگه می‌دارد.
4. تراکم وات
   منطقه‌ای که در آن توان وات المنت تنظیم می‌شود.
5. ترمینیشن
   نقطه اتصال المنت به سیم برق، که نقش مهمی در انتقال برق و گرما دارد.
6. نوع سیم سربی
   نوع مواد مورد استفاده برای سیم، که تأثیر مستقیم در عملکرد و مقاومت گرمایی دارد.

راهنمای نصب تخصصی، تلورانس ابعادی و افزایش طول عمر المنت فشنگی

عملکرد واقعی یک المنت فشنگی تنها به کیفیت ساخت آن وابسته نیست؛ بلکه نحوه طراحی محل نصب، دقت ماشین‌کاری، انتخاب تلورانس مناسب، کیفیت انتقال حرارت و شرایط بهره‌برداری نیز تأثیر مستقیمی بر راندمان، مصرف انرژی و طول عمر آن دارند. در بسیاری از موارد، خرابی زودهنگام المنت ناشی از نصب غیراصولی، وجود فاصله هوایی، انتخاب نادرست قطر سوراخ یا کنترل دمای نامناسب است، نه نقص در خود المنت. رعایت اصول مهندسی نصب می‌تواند عمر مفید المنت را چندین برابر افزایش دهد.

اهمیت تلورانس منفی و ریم‌کاری (Reaming) سوراخ قالب

اساس عملکرد المنت فشنگی بر انتقال حرارت هدایتی (Conduction) استوار است. بنابراین تماس کامل غلاف المنت با دیواره سوراخ قالب اهمیت حیاتی دارد. هرچه این تماس یکنواخت‌تر و دقیق‌تر باشد، مقاومت حرارتی کاهش یافته و گرما با سرعت و راندمان بیشتری به قطعه منتقل می‌شود.

در طراحی صنعتی، معمولاً قطر المنت کمی کمتر از قطر نهایی سوراخ در نظر گرفته می‌شود. مقدار این اختلاف معمولاً بین ۰٫۰۲ تا ۰٫۰۶ میلی‌متر است. این تلورانس باعث می‌شود المنت بدون اعمال نیروی بیش از حد داخل سوراخ قرار گیرد و در عین حال، کمترین فاصله ممکن بین غلاف و دیواره قالب ایجاد شود.

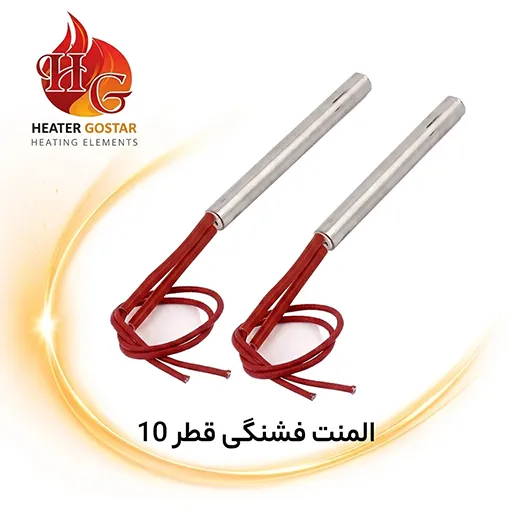

به عنوان مثال، برای یک المنت با قطر اسمی 10 میلی‌متر، قطر نهایی سوراخ پس از ماشین‌کاری دقیق و ریم‌کاری معمولاً در حدود 10.02 تا 10.06 میلی‌متر انتخاب می‌شود. این محدوده امکان نصب آسان، انتقال حرارت مناسب و خارج کردن المنت در زمان تعمیرات را فراهم می‌کند.

اگر قطر سوراخ بیش از حد کوچک باشد، هنگام نصب فشار زیادی به غلاف وارد شده و احتمال تغییر شکل مکانیکی، آسیب به عایق داخلی، گیر کردن المنت یا حتی شکستگی آن افزایش می‌یابد. از سوی دیگر، اگر قطر سوراخ بیش از حد بزرگ باشد، فاصله هوایی (Air Gap) میان المنت و قالب تشکیل می‌شود. از آنجا که هدایت حرارتی هوا بسیار پایین‌تر از فلز است، این فاصله مانند یک عایق حرارتی عمل کرده و باعث افزایش شدید دمای غلاف و سیم مقاومتی خواهد شد.

به همین دلیل، پس از عملیات سوراخ‌کاری اولیه، استفاده از ابزار ریم (Reamer) برای پرداخت نهایی سوراخ توصیه می‌شود. ریم‌کاری باعث دستیابی به قطر دقیق، گردی مناسب، زبری سطح کنترل‌شده و تماس یکنواخت بین غلاف المنت و قالب می‌شود. این فرآیند یکی از الزامات استاندارد در ساخت قالب‌های تزریق پلاستیک، دایکست، تجهیزات پزشکی و ماشین‌آلات صنعتی دقیق است.

قوانین طلایی نصب و نگهداری

استفاده از خمیر آنتی‌سیز (Anti-Seize)

پیش از نصب، استفاده از یک لایه بسیار نازک خمیر آنتی‌سیز مقاوم در برابر دما روی غلاف المنت توصیه می‌شود. این ماده علاوه بر جلوگیری از چسبیدن المنت به قالب در اثر اکسیداسیون و سیکل‌های حرارتی، خارج کردن المنت در زمان تعمیرات را آسان‌تر می‌کند. در بسیاری از کاربردها، این خمیر با پر کردن ناهمواری‌های بسیار ریز سطح تماس، مقاومت حرارتی را نیز کاهش داده و انتقال گرما را بهبود می‌بخشد. مقدار خمیر باید محدود باشد تا مانع از تماس مناسب غلاف با دیواره سوراخ نشود.

جلوگیری از نفوذ روغن و رطوبت به ناحیه ترمینال

محل خروج سیم‌ها و ناحیه ترمینیشن، حساس‌ترین بخش المنت فشنگی از نظر الکتریکی است. نفوذ روغن، آب، بخار یا مواد شیمیایی به این قسمت می‌تواند موجب کاهش مقاومت عایقی، ایجاد نشتی جریان، خوردگی اتصالات، اتصال کوتاه و در نهایت خرابی المنت شود.

• از خم کردن شدید سیم‌ها در محل خروج کابل خودداری کنید.
• در محیط‌های مرطوب از گلند، آب‌بندی یا ترمینیشن مناسب استفاده کنید.
• در ماشین‌آلات دارای ارتعاش، از لوله خرطومی یا بافت فلزی محافظ بهره بگیرید.
• از تماس مستقیم کابل‌ها با سطوح بسیار داغ جلوگیری کنید.
• به صورت دوره‌ای وضعیت سیم‌ها و اتصالات از نظر آسیب مکانیکی یا تغییر رنگ بررسی شود.

مدیریت کنترل‌کننده دما و جلوگیری از اورهیت (Overheating)

بیشترین عامل کاهش عمر المنت فشنگی، کارکرد در دمایی بالاتر از محدوده طراحی است. استفاده از کنترلرهای دمای دیجیتال، کنترل‌کننده‌های PID و ترموکوپل مناسب باعث می‌شود دمای المنت در محدوده مجاز باقی بماند و از ایجاد تنش حرارتی بیش از حد جلوگیری شود.

در فرآیندهای صنعتی، افزایش غیرضروری دما نه تنها عمر المنت را کاهش می‌دهد، بلکه موجب اکسیداسیون سریع‌تر غلاف، تخریب عایق اکسید منیزیم، کاهش مقاومت الکتریکی سیم مقاومتی و افزایش مصرف انرژی نیز خواهد شد. تنظیم صحیح پارامترهای کنترل، انتخاب مناسب توان المنت و استفاده از سنسور دمای دقیق، مهم‌ترین اقدامات برای جلوگیری از پدیده Overheating هستند.

سایر توصیه‌های مهم برای افزایش طول عمر

• هرگز المنت فشنگی را خارج از سوراخ فلزی و بدون بار حرارتی روشن نکنید.
• پیش از نصب، از تمیز بودن سوراخ قالب و نبود پلیسه یا براده اطمینان حاصل کنید.
• از وارد کردن ضربه مستقیم با چکش برای نصب یا خارج کردن المنت خودداری کنید.
• توان و چگالی وات المنت را متناسب با جنس قالب و شرایط انتقال حرارت انتخاب کنید.
• در زمان سرویس، مقاومت عایقی و مقاومت الکتریکی المنت را اندازه‌گیری و ثبت کنید.
• در صورت تغییر رنگ شدید غلاف یا سوختگی موضعی، علت افزایش دما یا وجود فاصله هوایی بررسی شود.
• در تجهیزات با سیکل کاری سنگین، برنامه بازدید و تعویض پیشگیرانه (Preventive Maintenance) اجرا شود.

نکته مهندسی: در اغلب موارد، عمر مفید المنت فشنگی بیش از آنکه به کیفیت ساخت وابسته باشد، به کیفیت انتقال حرارت میان غلاف و قالب بستگی دارد. رعایت تلورانس مناسب، ریم‌کاری دقیق، کنترل صحیح دما و جلوگیری از ایجاد فاصله هوایی، مهم‌ترین عوامل دستیابی به حداکثر راندمان و بیشترین طول عمر المنت هستند.

عیب‌یابی و بررسی دلایل اصلی سوختن زودهنگام المنت فشنگی

سوختن زودهنگام المنت فشنگی در اغلب موارد ناشی از نقص در طراحی یا نصب سیستم است و نه کیفیت ساخت المنت. بررسی‌های فنی در صنایع قالب‌سازی، تزریق پلاستیک، دایکست و بسته‌بندی نشان می‌دهد که عواملی مانند انتقال حرارت نامناسب، انتخاب نادرست توان، نوسانات برق، آلودگی محل ترمینیشن و ارتعاشات مکانیکی، بیشترین سهم را در کاهش عمر این تجهیزات دارند. عیب‌یابی صحیح باید همواره با بررسی شرایط نصب، وضعیت کنترل دما، کیفیت تغذیه الکتریکی و سلامت مکانیکی مجموعه انجام شود.

۱. ایجاد فاصله هوایی (Air Gap) و سوختن موضعی سیم‌پیچ

شایع‌ترین علت خرابی المنت فشنگی، وجود فاصله هوایی بین غلاف المنت و دیواره سوراخ قالب است. از آنجا که ضریب هدایت حرارتی هوا بسیار پایین‌تر از فلز است، گرمای تولیدشده به‌درستی به قالب منتقل نمی‌شود و در نتیجه دمای غلاف و سیم مقاومتی به سرعت افزایش می‌یابد. این پدیده باعث تشکیل نقاط داغ (Hot Spot)، تخریب تدریجی عایق اکسید منیزیم و در نهایت سوختن موضعی سیم مقاومت می‌شود.

نشانه‌های خرابی

• تغییر رنگ موضعی غلاف المنت
• سوختگی در یک ناحیه مشخص از المنت
• کاهش مقاومت عایقی
• قطع شدن سیم مقاومت در یک نقطه
• کاهش راندمان گرمایش قالب

راه‌حل‌های پیشگیری

• رعایت تلورانس نصب و اختلاف قطر حدود ۰٫۰۲ تا ۰٫۰۶ میلی‌متر بین المنت و سوراخ قالب
• ریم‌کاری دقیق سوراخ پس از عملیات سوراخ‌کاری
• تمیز کردن کامل سوراخ از پلیسه، براده و آلودگی پیش از نصب
• استفاده از خمیر آنتی‌سیز مناسب برای بهبود تماس حرارتی و تسهیل باز کردن المنت

۲. نوسانات شدید ولتاژ و تجاوز از چگالی وات مجاز

توان تولیدی المنت متناسب با ولتاژ اعمال‌شده است و حتی افزایش نسبتاً کم ولتاژ می‌تواند باعث افزایش قابل توجه توان و دمای سیم مقاومتی شود. همچنین انتخاب المنتی با چگالی وات (Watt Density) بالاتر از ظرفیت انتقال حرارت قالب، موجب تجمع انرژی حرارتی و افزایش بیش از حد دمای داخلی المنت خواهد شد.

کارکرد طولانی‌مدت در شرایط Overheating سبب کاهش استحکام مکانیکی سیم مقاومت، تسریع اکسیداسیون، کاهش مقاومت عایقی و در نهایت سوختن المنت می‌شود.

نشانه‌های خرابی

• افزایش غیرعادی دمای قالب
• روشن و خاموش شدن مکرر کنترل‌کننده دما
• تغییر رنگ غلاف در طول زیاد
• کاهش عمر المنت نسبت به مقدار مورد انتظار

راه‌حل‌های پیشگیری

• استفاده از ولتاژ مطابق مشخصات درج‌شده روی المنت
• انتخاب چگالی وات متناسب با جنس قالب و شرایط انتقال حرارت
• به‌کارگیری کنترل‌کننده دمای PID و ترموکوپل دقیق
• استفاده از تجهیزات حفاظتی در برابر نوسانات ولتاژ در صورت نیاز
• بررسی دوره‌ای ولتاژ تغذیه و کیفیت شبکه برق صنعتی

۳. نفوذ مواد پلاستیکی مذاب یا روغن به داخل کابل خروجی

ناحیه خروج سیم‌ها و ترمینیشن از حساس‌ترین بخش‌های المنت فشنگی است. نفوذ روغن‌های صنعتی، پلیمرهای مذاب، بخار یا رطوبت به این قسمت می‌تواند باعث کاهش مقاومت عایقی، ایجاد نشتی جریان، خوردگی اتصالات و در نهایت اتصال کوتاه شود. این مشکل در ماشین‌آلات تزریق پلاستیک و تجهیزات دارای روغن هیدرولیک بیشتر مشاهده می‌شود.

نشانه‌های خرابی

• تغییر رنگ یا سوختگی محل خروج کابل
• ترک‌خوردگی روکش سیم نسوز
• افت مقاومت عایقی هنگام تست با مگااهم‌متر
• اتصال کوتاه یا عملکرد نامنظم سیستم کنترل

راه‌حل‌های پیشگیری

• انتخاب ترمینیشن مناسب با شرایط محیطی
• استفاده از آب‌بندی مناسب در محیط‌های مرطوب یا آلوده
• به‌کارگیری لوله خرطومی فلزی یا بافت محافظ روی کابل خروجی
• جلوگیری از تماس مستقیم مواد مذاب یا روغن با محل خروج سیم‌ها
• بازرسی و تمیزکاری دوره‌ای ناحیه ترمینیشن

۴. لرزش‌های مکانیکی شدید بدون مهار مناسب

در برخی ماشین‌آلات صنعتی، ارتعاشات مداوم یا ضربه‌های مکانیکی می‌توانند باعث آسیب به سیم‌های خروجی، اتصالات داخلی یا حتی جابه‌جایی تدریجی المنت در محل نصب شوند. این شرایط علاوه بر افزایش تنش مکانیکی، موجب کاهش کیفیت تماس حرارتی و ایجاد فاصله هوایی خواهد شد.

نشانه‌های خرابی

• پارگی یا شکستگی سیم‌های خروجی
• شل شدن المنت در محل نصب
• قطع و وصل شدن متناوب مدار
• ایجاد آثار سایش روی غلاف یا کابل‌ها

راه‌حل‌های پیشگیری

• استفاده از المنت‌های فلنج‌دار یا مهره‌دار در تجهیزات دارای لرزش
• مهار مناسب کابل‌ها و جلوگیری از وارد شدن نیروی کششی به محل ترمینیشن
• استفاده از روکش فلزی محافظ یا لوله خرطومی انعطاف‌پذیر
• بازرسی دوره‌ای اتصالات مکانیکی و وضعیت قرارگیری المنت در قالب
• تعویض قطعات فرسوده پیش از ایجاد آسیب به المنت

چک‌لیست پیشگیری از خرابی زودهنگام

• تلورانس نصب و کیفیت ماشین‌کاری سوراخ قالب را پیش از نصب کنترل کنید.
• ولتاژ تغذیه و توان المنت را با مشخصات طراحی مطابقت دهید.
• از روشن کردن المنت خارج از قالب یا بدون بار حرارتی خودداری کنید.
• از نفوذ رطوبت، روغن و مواد مذاب به ناحیه ترمینیشن جلوگیری نمایید.
• دما را با استفاده از ترموکوپل و کنترل‌کننده مناسب مدیریت کنید.
• در تجهیزات دارای لرزش، از سیستم مهار مکانیکی و محافظ کابل استفاده کنید.
• مقاومت عایقی و مقاومت الکتریکی المنت را در برنامه تعمیرات پیشگیرانه (PM) به‌صورت دوره‌ای اندازه‌گیری و ثبت کنید.

جمع‌بندی فنی: در بیشتر کاربردهای صنعتی، خرابی المنت فشنگی نتیجه ترکیب چند عامل مانند انتقال حرارت ضعیف، کنترل دمای نامناسب، شرایط محیطی نامطلوب و نصب غیراصولی است. اجرای اصول صحیح طراحی، نصب و نگهداری می‌تواند عمر مفید المنت را به شکل قابل توجهی افزایش داده و هزینه‌های توقف خط تولید و تعویض تجهیزات را کاهش دهد.

ساخت المنت فشنگی

در طراحی المنت فشنگی، از ترکیب آلیاژ کرومیوم و نیکل استفاده شده است. این ترکیب باعث افزایش مقاومت در برابر ضربه و حرارت شده و المنت ها را قابل استفاده در شرایط سخت می سازد. جنس فولاد ضد زنگ نیز به مقاومت این المنت ها در مقابل عوامل خوردگی کمک کرده و عمر مفید آنها را افزایش داده است.

از دیگر ویژگی های المنت فشنگی می توان به انتقال سریع حرارت و کارکرد مطلوب در محیط های فشرده اشاره کرد. این ویژگی ها باعث محبوبیت و گسترش استفاده این المنت ها در صنایع گوناگون شده است

فروش المنت فشنگی لاله زار

با اینکه المنت فشنگی به عنوان یک تکنولوژی پیشرفته در انتقال حرارت شناخته می‌شود، اما امنیت، اقتصادی بودن، و اثربخشی در انتقال گرما از جمله ویژگی‌های برجسته آن هستند. این المنت با مقاومت در برابر شرایط محیطی مختلف و توانایی افزایش سریع دما، به یک انتخاب مناسب برای کاربردهای متعدد در صنایع مختلف تبدیل شده است. از این رو، در دنیای فناوری و صنعت، استفاده از المنت فشنگی نه تنها به بهره‌وری و ایمنی فرآیندها کمک کرده، بلکه به بهبود کارایی و عملکرد سیستم‌های گرمایشی نیز کمک می کند.

در صورتی که نیازمند اطلاعات بیشتر درباره فروش المنت فشنگی بودید با کارشناسان هیتر گستر تماس بگیرید و برای مراجعه حضوری می توانید به فروشگاه هیترگستر در بازار لاله زار تشریف بیارید. خرید المنت فشنگی در تهران از لاله لاز را از فروشگاه ما به صورت فوری و با کیفیت بالا انجام دهید.
