المنتهای برقی، قلب تپنده بسیاری از لوازم خانگی و صنعتی به شمار میآیند؛ از کتریهای برقی و آبگرمکنها گرفته تا کورههای صنعتی و هیترها. اما عملکرد صحیح و ایمن این اجزا، به یک عامل حیاتی وابسته است: سیمکشی اصولی و دقیق المنت برقی. یک سیمکشی نادرست نه تنها میتواند به دستگاه آسیب برساند، بلکه خطرات جانی و مالی جبرانناپذیری را نیز در پی خواهد داشت. در این راهنمای جامع از هیترگستر، ما به شما کمک میکنیم تا با اصول، مراحل و نکات ایمنی سیمبندی انواع المنتهای حرارتی آشنا شوید و اطمینان حاصل کنید که دستگاههای شما با حداکثر کارایی و ایمنی فعالیت میکنند.
آشنایی با اجزای اصلی المنت و مدار برقی آن
انواع المنتهای برقی و کاربرد آنها
المنتهای برقی در اشکال و اندازههای مختلفی تولید میشوند که هر یک برای کاربرد خاصی طراحی شدهاند:
- المنت میلهای:این نوع المنتها که معمولاً از جنس فلز هستند، در آبگرمکنها، سماورها، کتریهای برقی و برخی هیترهای خانگی کاربرد فراوانی دارند.
- المنت تسمهای و نواری:این المنتها انعطافپذیری بیشتری دارند و در صنایع برای گرمایش سیلندرها، قالبها و سطوح صاف مورد استفاده قرار میگیرند.
- المنت سرامیکی و صفحهای:با قابلیت تحمل دمای بالا، این المنتها در کورههای صنعتی، هیترهای سرامیکی و دستگاههایی که نیاز به گرمایش یکنواخت و کنترلشده دارند، به کار میروند.

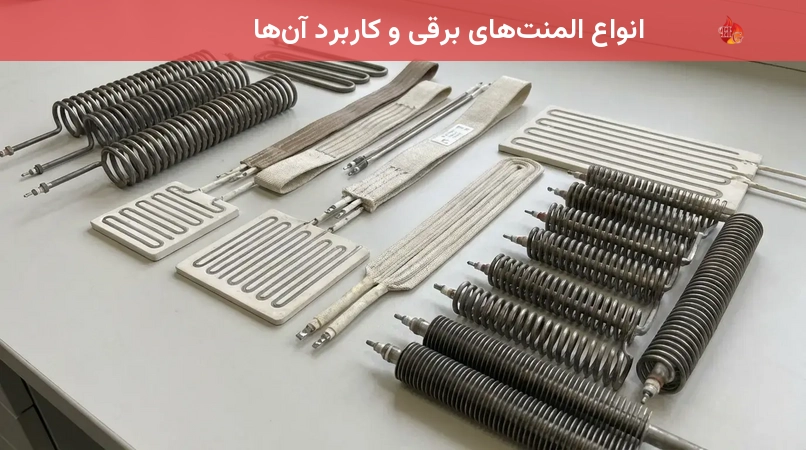

برای درک بهتر، تصویر زیر انواع رایج المنتها را نشان میدهد.
قطعات کلیدی در مدار المنت
برای سیمکشی صحیح المنت، شناخت قطعات اصلی مدار ضروری است:
- ترموستات و ترموکوپل:ترموستات وظیفه کنترل دما را بر عهده دارد و با قطع و وصل جریان برق، دمای المنت را در محدوده مشخصی نگه میدارد. ترموکوپل نیز یک سنسور دما است که اطلاعات دما را به ترموستات یا کنترلکنندههای دیگر ارسال میکند.
- کلیدها:برای روشن و خاموش کردن دستگاه و یا انتخاب توانهای مختلف المنت (در دستگاههای چند المنتی) استفاده میشوند.
- ترمینالها و سیمهای رابط:ترمینالها نقاط اتصال مطمئن برای سیمها هستند و سیمهای رابط، جریان برق را بین اجزای مختلف مدار منتقل میکنند.
- عایقها (چینی، نسوز) و صفحات منعکسکننده:عایقهای چینی (نر و ماده) برای جداسازی الکتریکی المنت از بدنه و سایر اجزا به کار میروند. وارنیش (عایق نسوز) نیز برای محافظت از سیمها در برابر حرارت بالا استفاده میشود. صفحات منعکسکننده حرارت نیز به افزایش کارایی گرمایش کمک میکنند.
- دو شاخه برق:برای اتصال دستگاه به پریز برق.
جدول زیر خلاصهای از اجزای اصلی یک هیتر برقی و وظایف آنها را ارائه میدهد:
| جزء | وظیفه/توضیحات |
|---|---|
| بدنه | محفظه و ساختار فیزیکی دستگاه، معمولاً فلزی یا پلاستیکی مقاوم |
| ترمینال چینی | نقطه اتصال ایمن و عایق برای سیمهای المنت |
| شبکه محافظ | حفاظت فیزیکی در برابر تماس مستقیم با المنت داغ |
| المنت حرارتی | تبدیل انرژی الکتریکی به حرارت |
| ترموستات | تنظیم و کنترل خودکار دمای دستگاه با قطع و وصل جریان |
| سیمهای رابط | انتقال جریان برق بین اجزای مختلف مدار |
| وارنیش نسوز | عایق حرارتی برای محافظت از سیمها در نقاط داغ |
| دو شاخه برق | اتصال دستگاه به منبع تغذیه (پریز برق) |
اصول و مراحل گام به گام سیم کشی المنت برقی
ابزار و تجهیزات مورد نیاز
پیش از شروع هر پروژه سیمکشی، اطمینان از در دسترس بودن ابزار مناسب حیاتی است:
- ابزار دستی:پیچگوشتی (دو سو و چهار سو)، انبردست، سیملختکن، دمباریک.
- ابزار اندازهگیری:اهممتر (برای تست سلامت المنت و سیمها)، ولتمتر (برای بررسی وجود ولتاژ)، فازمتر.
- مواد مصرفی:سیم نسوز (با تحمل دمای بالا)، وارنیش نسوز، ترمینال سرسیم (وایرشو)، بست کمربندی.
- تجهیزات ایمنی فردی:دستکش عایق برق، عینک ایمنی.

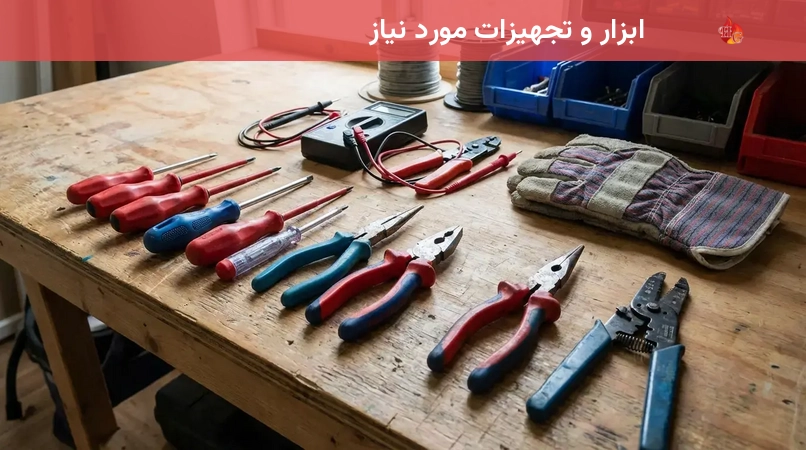

تصویر زیر برخی از ابزارهای ضروری برای سیمکشی را نشان میدهد.
انتخاب المنت مناسب (توان و ولتاژ)
انتخاب المنت باید بر اساس نیاز و کاربرد دستگاه انجام شود. به وات (توان) و ولتاژ المنت توجه کنید. برای مثال، المنتهای خانگی معمولاً با ولتاژ 220 ولت و توان حدود 1000 وات کار میکنند. طول المنت (مثلاً 20-30 سانتیمتر) نیز باید متناسب با فضای نصب باشد. هرگز المنت با ولتاژ نامناسب را به کار نگیرید.
آمادهسازی محل نصب و نکات مکانیکی
محل نصب المنت باید کاملاً تمیز، خشک و عاری از هرگونه رطوبت یا مواد قابل اشتعال باشد. المنت را به صورت محکم و صحیح در جای خود نصب کنید تا از لرزش یا تماس با بخشهای نامناسب جلوگیری شود. یک نکته ایمنی بسیار مهم: هرگز المنت را بدون تماس با ماده گرماگیر (مانند آب در آبگرمکن یا فلز در کورهها) روشن نکنید، زیرا این کار منجر به سوختن سریع المنت خواهد شد.
نحوه اتصال الکتریکی و سیمبندی المنتها
سیمکشی المنت تکفاز (فاز، نول، ارت)
در مدارهای تکفاز، سه سیم اصلی داریم:
- سیم فاز:این سیم حامل جریان برق است و باید از طریق کلید قطع و وصل و سپس ترموستات (برای کنترل دما) به یکی از پایههای المنت متصل شود.
- سیم نول:این سیم جریان برگشتی را فراهم میکند و باید مستقیماً به پایه دیگر المنت وصل شود.
- سیم ارت (زمین):اتصال سیم ارت به بدنه فلزی دستگاه یا المنت، برای جلوگیری از برقگرفتگی در صورت بروز اتصال بدنه، حیاتی است.
اگر دستگاه دارای چراغ سیگنال است، معمولاً یک سیم از فاز (بعد از کلید) و یک سیم از نول به چراغ متصل میشود. برای چراغهای سیگنال با ولتاژ پایین (مثلاً 6-9 ولت)، باید یک مقاومت سری (حدود 150 کیلو اهم) در مسیر سیم فاز آن قرار گیرد تا ولتاژ کاهش یابد.

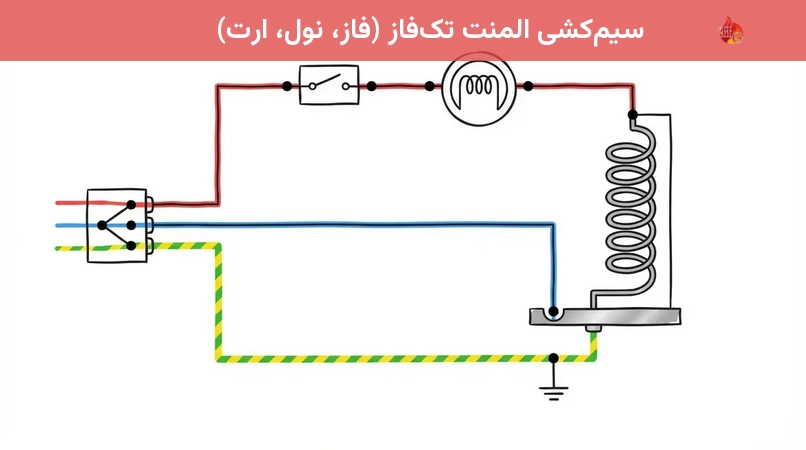

نمای شماتیک سیمکشی تکفاز المنت را در تصویر زیر مشاهده میکنید.
سیمکشی المنت سهفاز (اصول کلی)
در کاربردهای صنعتی و المنتهای با توان بالا، از سیستم سهفاز استفاده میشود. در این سیستم، سه سیم فاز (R, S, T) و یک سیم نول (در صورت نیاز) وجود دارد. المنتهای سهفاز میتوانند به صورت ستاره (Star) یا مثلث (Delta) سیمبندی شوند. نکته کلیدی در سیمکشی سهفاز، حفظ تعادل بار بین فازها است تا از اضافهبار روی یک فاز خاص جلوگیری شود و عملکرد سیستم بهینه باشد.
اهمیت سیم ارت و نکات ایمنی در سیمکشی
رعایت نکات ایمنی در سیمکشی المنت برقی از اهمیت ویژهای برخوردار است:
- سیم ارت:اتصال صحیح و محکم سیم ارت به بدنه فلزی دستگاه، اولین خط دفاعی در برابر برقگرفتگی است.
- سطح مقطع سیم:برای جلوگیری از داغ شدن بیش از حد سیمها و خطر آتشسوزی، از سیم با سطح مقطع مناسب استفاده کنید. برای هیترها، حداقل 1.5 میلیمتر مربع و ایدهآل 2.5 میلیمتر مربع توصیه میشود. جریان مدار نیز باید حداقل 15 آمپر باشد.
- عایق نسوز:در نقاطی که سیمها در معرض حرارت المنت قرار میگیرند، حتماً از وارنیش نسوز یا سیم نسوز استفاده کنید. عایق PVC معمولی تنها تا 70 درجه سانتیگراد مقاومت دارد و در دماهای بالاتر ذوب میشود.
- شرایط محیطی:هرگز المنت را در محیطهای مرطوب یا خیس نصب و راهاندازی نکنید.
مدارهای رایج سیم کشی المنت در لوازم خانگی
سیم کشی المنت بخاری برقی
بخاریهای برقی معمولاً دارای یک یا چند المنت هستند که میتوانند به صورت جداگانه یا ترکیبی روشن شوند. در بخاریهای دارای فن، سیمکشی فن نیز به مدار اضافه میشود. کلیدهای کنترل ممکن است ساده یا چراغدار باشند. در مدارهای چند المنتی، هر المنت از طریق یک کلید جداگانه یا یک کلید گردان چند حالته به برق وصل میشود تا امکان تنظیم توان گرمایشی فراهم شود. چراغهای نشانگر (معمولاً با ولتاژ پایین و مقاومت سری) وضعیت روشن بودن المنتها را نمایش میدهند.

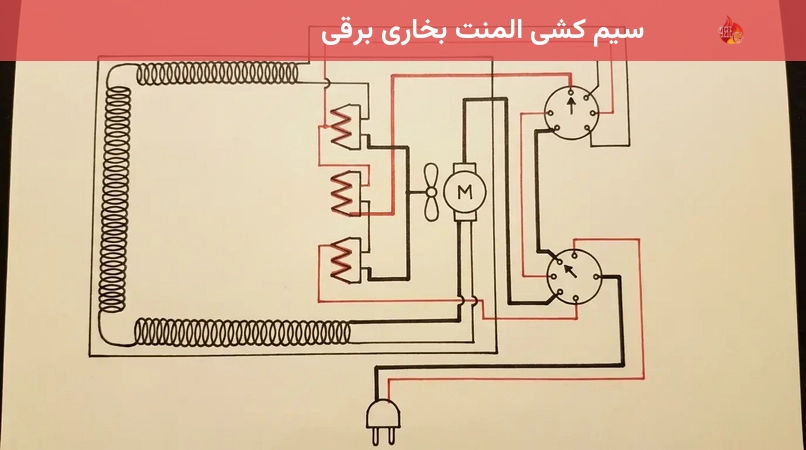

نمونهای از سیمکشی داخلی یک بخاری برقی را در تصویر زیر مشاهده کنید.
سیم کشی المنت آبگرمکن برقی
در آبگرمکنهای برقی، المنت وظیفه گرم کردن آب را بر عهده دارد. مدار سیمکشی شامل المنت، ترموستات و معمولاً یک چراغ سیگنال است. ترموستات نقش حیاتی در کنترل دمای آب ایفا میکند؛ زمانی که دمای آب به حد تنظیم شده برسد، ترموستات جریان برق المنت را قطع میکند و با کاهش دما، مجدداً آن را وصل میکند. ترموکوپل نیز ممکن است برای ایمنی بیشتر و جلوگیری از گرم شدن بیش از حد آب یا خشک کار کردن المنت، در مدار قرار گیرد. چراغ سیگنال نیز وضعیت روشن یا خاموش بودن المنت را به کاربر نشان میدهد.

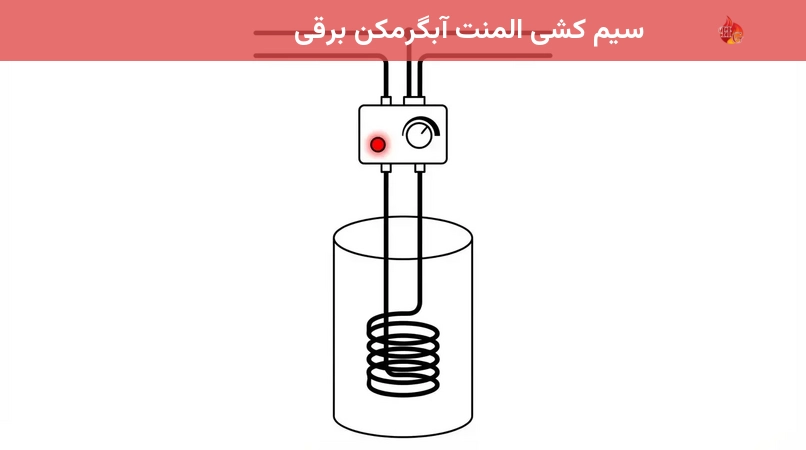

تصویر زیر شماتیک سیمکشی یک آبگرمکن برقی را نشان میدهد.
عیب یابی و رفع مشکلات رایج در سیم کشی المنت
تست المنت با اهممتر و ولتمتر
برای عیبیابی، ابتدا با اهممتر مقاومت المنت را بررسی کنید. المنت سالم باید مقاومت مشخصی (بر اساس توان و ولتاژ آن) داشته باشد. اگر اهممتر عدد بینهایت (مدار باز) را نشان دهد، المنت سوخته است. اگر عدد صفر (اتصال کوتاه) را نشان دهد، المنت دچار اتصال کوتاه شده است. همچنین، با ولتمتر میتوانید وجود ولتاژ در نقاط مختلف مدار (پریز، دوشاخه، کلید، ترموستات و پایههای المنت) را بررسی کنید تا قطعی در مسیر جریان را تشخیص دهید. انجام این تستها قبل از نصب و پس از آن، به اطمینان از صحت عملکرد کمک میکند.

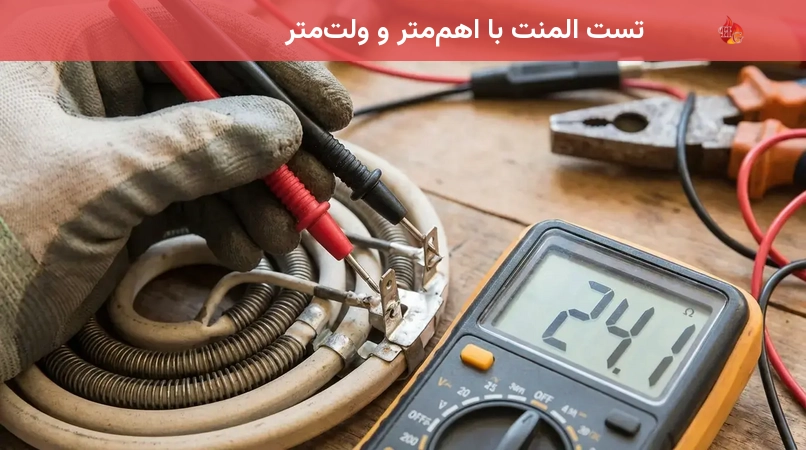

تصویری از تست المنت با اهممتر را در زیر مشاهده میکنید.
مشکلات رایج (روشن نشدن، بوی سوختگی، اتصال بدنه)
- المنت روشن نمیشود:ابتدا پریز و دوشاخه را بررسی کنید. سپس سلامت سیم رابط، کلید و ترموستات را با اهممتر چک کنید. ممکن است المنت سوخته باشد.
- بوی سوختگی یا پلاستیک:این مشکل معمولاً ناشی از داغ شدن بیش از حد سیمها به دلیل سطح مقطع نامناسب، شل بودن اتصالات یا خرابی عایقها (مانند وارنیش) است. فوراً دستگاه را از برق بکشید و اتصالات و عایقها را بررسی و تعویض کنید.
- اتصال بدنه:اگر با لمس بدنه دستگاه احساس برقگرفتگی میکنید، المنت یا سیمکشی داخلی دچار اتصال با بدنه فلزی شده است. این مشکل بسیار خطرناک است و باید فوراً دستگاه را از برق جدا کرده و با بررسی عایقها و سیمها، نقطه اتصال را پیدا و رفع کنید. سیم ارت سالم میتواند از این خطر جلوگیری کند.
جدول زیر به شما در عیبیابی مشکلات رایج سیمکشی المنت کمک میکند:
| مشکل رایج | علت احتمالی | راه حل پیشنهادی |
|---|---|---|
| بخاری روشن نمیشود | پریز/دوشاخه معیوب، المنت سوخته، کلید یا ترموستات خراب | بررسی پریز و دوشاخه، تست و تعویض المنت، بررسی و تعویض کلید/ترموستات |
| بوی سوخت لاستیک/پلاستیک | سیم با سطح مقطع نامناسب، اتصالات شل، عایق سیم آسیبدیده | فورا دستگاه را خاموش کنید، بررسی و سفت کردن اتصالات، تعویض سیم/عایق آسیبدیده |
| المنتها روشن اما لامپها خاموش | لامپ سیگنال سوخته، مقاومت سری لامپ خراب، قطعی در سیمکشی لامپ | تست و تعویض لامپ، بررسی مقاومت و سیمکشی لامپ |
| بخاری اتصال بدنه دارد | المنت یا سیمکشی داخلی با بدنه فلزی تماس پیدا کرده است | فورا دستگاه را از برق بکشید، بررسی دقیق عایقها و سیمها، رفع نقطه اتصال، اطمینان از اتصال صحیح سیم ارت |
نکات مهم نگهداری و افزایش طول عمر سیم کشی المنت
برای اطمینان از عملکرد ایمن و طولانیمدت المنتهای برقی، رعایت نکات نگهداری زیر ضروری است:
- بازدید دورهای:به صورت منظم اتصالات سیمها را بررسی کنید تا مطمئن شوید شل نشدهاند. سیمها و عایقها را از نظر ترکخوردگی، سوختگی یا هرگونه آسیبدیدگی بررسی کنید.
- جلوگیری از رطوبت:از ریختن مایعات روی المنت و سیمکشی آن به شدت خودداری کنید. رطوبت میتواند باعث اتصال کوتاه و خطرات جانی شود.
- تعویض به موقع:در صورت مشاهده هرگونه آسیبدیدگی در سیمها، عایقها یا ترمینالها، آنها را فوراً با قطعات استاندارد و مقاوم در برابر حرارت تعویض کنید.
- تمیز نگه داشتن:گرد و غبار و آلودگی میتوانند باعث کاهش کارایی و حتی خطرات الکتریکی شوند. المنت و اطراف آن را تمیز نگه دارید.
نتیجهگیری
سیمکشی المنت برقی، چه در لوازم خانگی و چه در کاربردهای صنعتی، یک فرآیند حساس است که نیازمند دانش فنی و رعایت دقیق نکات ایمنی است. با شناخت انواع المنتها، اجزای مدار، اصول سیمبندی تکفاز و سهفاز، و همچنین توجه به اهمیت سیم ارت و انتخاب صحیح سیمها، میتوانید از عملکرد بهینه و ایمن دستگاههای خود اطمینان حاصل کنید. به یاد داشته باشید که در صورت عدم اطمینان، همیشه از یک متخصص برق کمک بگیرید تا از هرگونه خطر احتمالی جلوگیری شود. ایمنی شما و عملکرد صحیح دستگاههایتان، اولویت اصلی است.
